Mostovni svetlobni signal #9 Spet nekaj napredka glede montaže signala na modul. Izvrtane luknje so počasi začele dobivati primerno obliko. Iz spodnje strani modula sem na luknje nalepil polovico manjše kartonaste škatlice, ki je preprečevala širjenje prahu po spodnji strani modula. Luknjo sem najp...

Saša,

zelo zanimiv in koristen opis postopka izdelave signalnega polmostu.
Sem dobil kar nekaj idej kako nadgraditi moje naslednje konstrukcije
in prepričan sem, da bo zadeva še komu drugemu zanimiva.

Še enkrat najlepša hvala in lp,
Matej

Saša, zelo analitično si se lotil zadeve - pohvalno!
Se že veselim opisa postopka izdelave.
Vnaprej hvala in lp, Matej

Zdravo, Matej! Nekaj uporabnih slik portalov najdeš tudi na forumu, npr. v temi o žledolomu: Re: Žled/sneg 2014 - zapora primorska proge in ostalih in član gradbenikmiha je posredoval tudi nekaj fotk tukaj ! Miran, hvala za povezavi. Sem si ogledal in je kar nekaj zanimivih portalov na fotografijah...

Na žalost nimam fotografij takšnih konstrukcij, je pa na postaji Ljubljana Rakovnik signalni most čez pet tirov. Drugače pa lahko za medeninaste profile pogledaš še na Conradovo spletno stran. Predvidevam, da si imel v mislih tole zadevo. Ker je to relativno blizu, se bom pa res enkrat tam ustavil ...

Bravo, lepo narejena konstrukcija :thumbupl Edino kar bi jaz spremenil, bi bila uporaba pravokotnih/kvadratnih profilov, da bi bila še bolj podobna konstrukcijam v Sloveniji. Drugače pa, če slučajno potrebuješ kakšno signalno glavo za most. Napiši koliko lučno, bom pogledal, če imam kakšno viška. P...

Mostovni svetlobni signal #8 Pri meni je trenutno v teku montaža signala na modul. Že pri pregledovanju sestavnih delov sem ugotovi, da sem naredil napako pri načrtovanju nosilca za mostovni signal. Izhajal sem iz nosilca za enojni signal, ki je precej ožji (desni par na sliki). Vijaki za FR4 plošč...

Mostovni svetlobni signal #7 Kot sem napovedal v prejšnji objavi, sem aktivnosti nadaljeval z izdelavo mehanizma za pritrditev novega signala na modul. V osnovi sem izhajal iz mehanizma za enojni signal iz jedkanice, ki ga je bilo potrebno nekoliko prilagoditi. Sestavne dele iz FR4 sem izdelal že p...

Mostovni svetlobni signal #6 Trije glavni elementi konstrukcije pripravljeni za sestavljanje v celoto http://www.estrela.si/mm/ho/mm_ho_75_040.jpg Lotanje stranic na horizontalni del konstrukcije. http://www.estrela.si/mm/ho/mm_ho_75_041.jpg Polovica dela je že opravljena. http://www.estrela.si/mm/...

Mostovni svetlobni signal #5 Spet nekaj malega napredka pri izdelavi konstrukcije za svetlobni signal. Za sestavljanje horizontalnega dela konstrukcije je bilo potrebno nekoliko nadgraditi šablono. http://www.estrela.si/mm/ho/mm_ho_75_033.jpg Šablona mi zagotavlja, da sta med lotanjem oba sestavna ...

Mostovni svetlobni signal #4 Kratko poročilo kaj se trenutno dogaja v moji "delavnici". Začela so se dela na horizontalnem delu konstrukcije. Ker se je šablona za sestavljanje dobro obnesla sem tudi za ta del izdelal podobno. http://www.estrela.si/mm/ho/mm_ho_75_025.jpg Pripravljen osnovn...

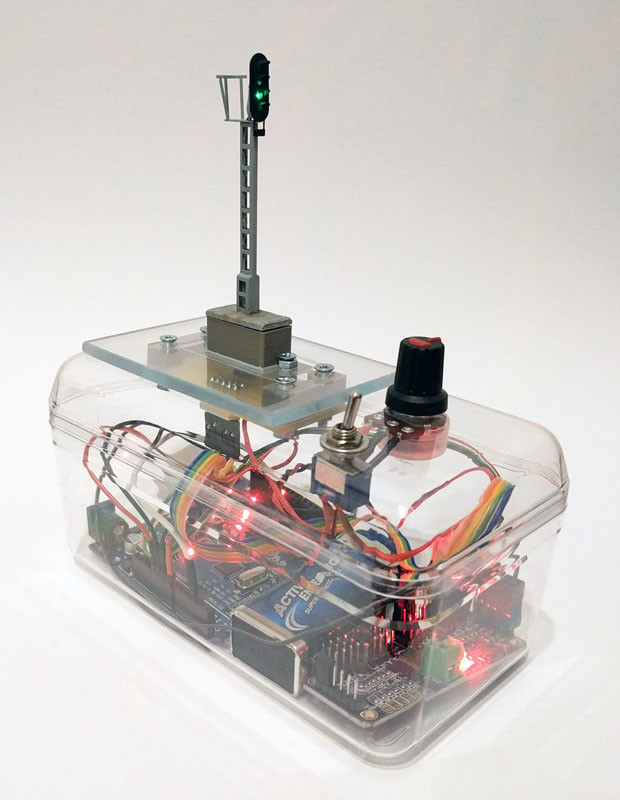

Svetlobni signali #9 Pri pregledu mojih starih objav sem opazil, da sem spomladi pozabil objaviti nekaj fotografij, ki prikazujejo vgradnjo svetlobnega signala na modul. Najprej sem izdelal čep za jašek signala, ki je preprečeval, da bi med obdelavo smeti padale na konektor. http://www.estrela.si/m...

Mostovni svetlobni signal #3 Pred nadaljevanjem konkretnega dela na signalu sem izdelal orodje (3d tisk) s katerim sem medeninaste palice precej lažje odrezal točno na mero. http://www.estrela.si/mm/ho/mm_ho_75_015.jpg Stebru sem začel dodajati diagonalne ojačitve. http://www.estrela.si/mm/ho/mm_ho...

Za pravilne odmike je smiselno uporabljati priporočene norme, ki jih vsebuje NEM 102 Miran, hvala za to povezavo. Vsekakor koristna zadeva za izhodišče. Sam sem se nekoliko zgledoval po NMRA normativih , ki mi jih je ponudil Google, ampak verjetno bo ta zadeva bolj uporabna. Bo pa v moji situacijo ...

Mostovni svetlobni signal #2 Za danes sem imel v planu testiranje širine konstrukcije na modulu M1, a so se stvari razpletle drugače. Že kar nekaj časa razmišljam kako se bom lotil lotanja medeninastih sestavnih delov v konstrukcijo mostu. Na podlagi obstoječih načrtov sem si izrisal predlogo za po...
