Mostovni svetlobni signal #3

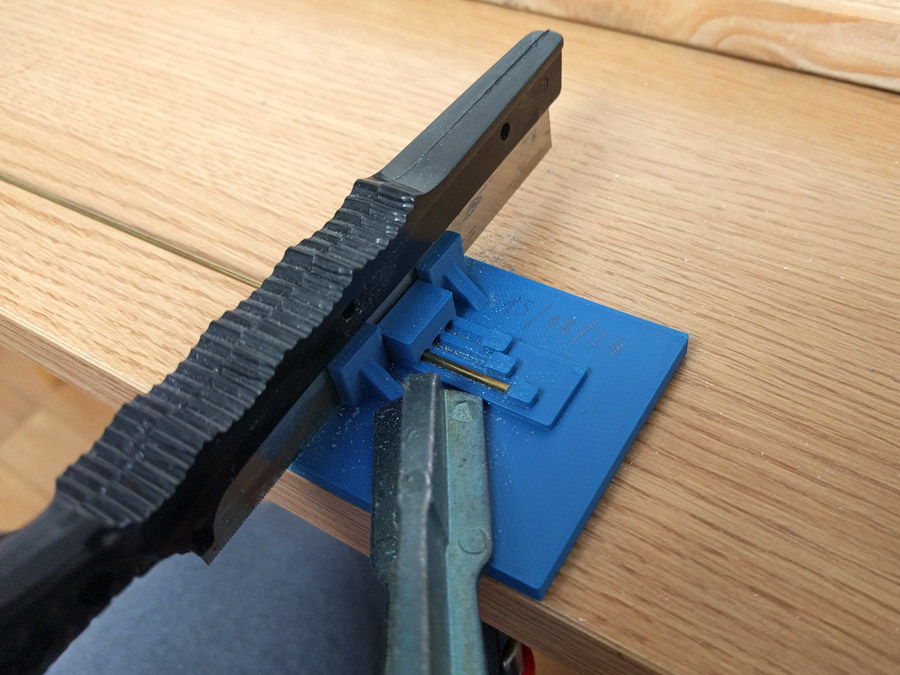

Pred nadaljevanjem konkretnega dela na signalu sem izdelal orodje (3d tisk) s katerim sem medeninaste palice precej lažje odrezal točno na mero.
Slika

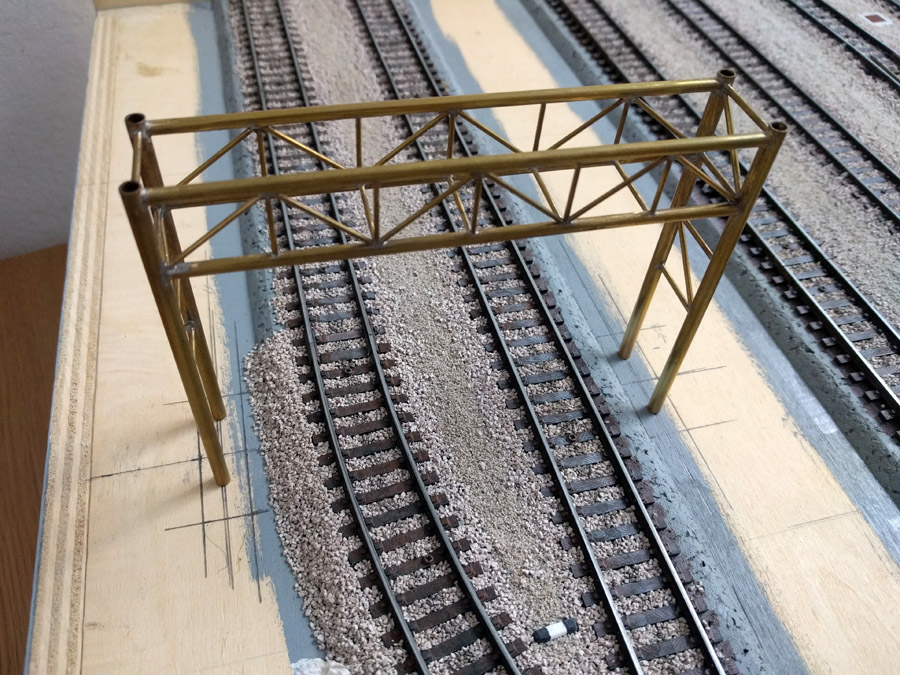

Stebru sem začel dodajati diagonalne ojačitve.
Slika

Pri lotanju prečk na drugem stebru sem namesto z Blu-tack-om prečke začasno pritrdil kar s tremi bucikami. Vsaka od metod ima svoje prednosti. Z Blu-tack-om je lažje postaviti prečko točno na svoje mesto, vendar je potrebnega nekaj čiščenja saj se je Blu-tack sprijel na prečke. Zadevo sem uspešno očistil z alkoholom. Z bucikami je prečko težje učvrstiti na svoje mesto, a čiščenje po delu ni potrebno.
Slika

Stanje po nekaj lotanja in veliko brušenja.... Obe stranici konstrukcije sta že dobili prečke in diagonalne ojačitve.
Slika

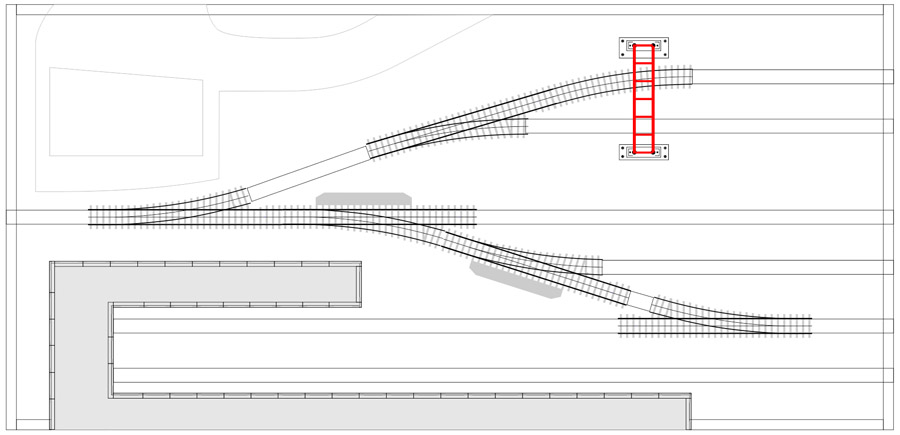

Naslednja naloga je bila določitev točne širine konstrukcije. Iz spodnje skice je razvidna predvidena postavitev konstrukcije za signale na modulu M1.
Slika

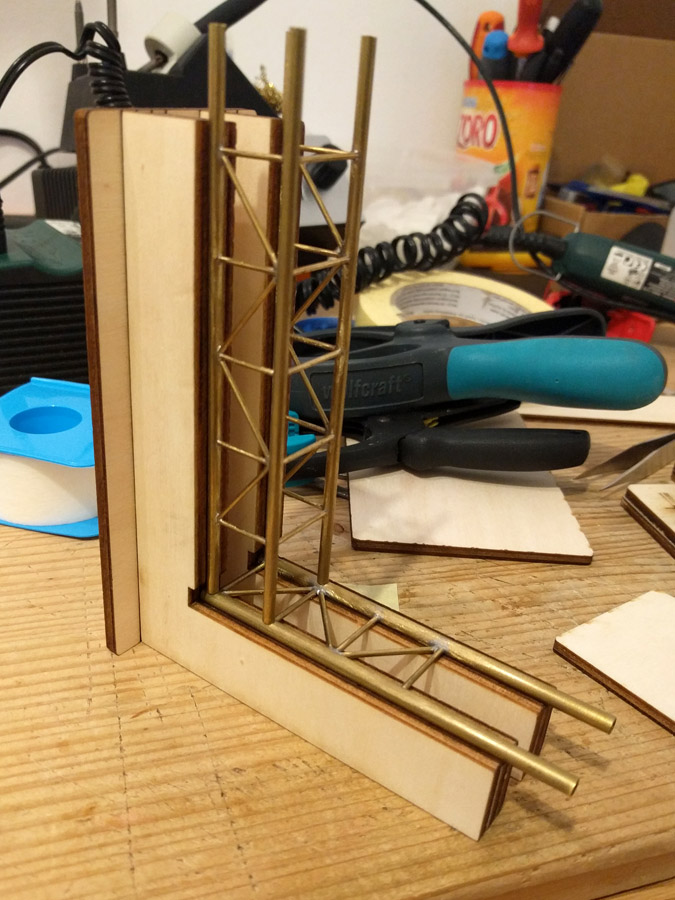

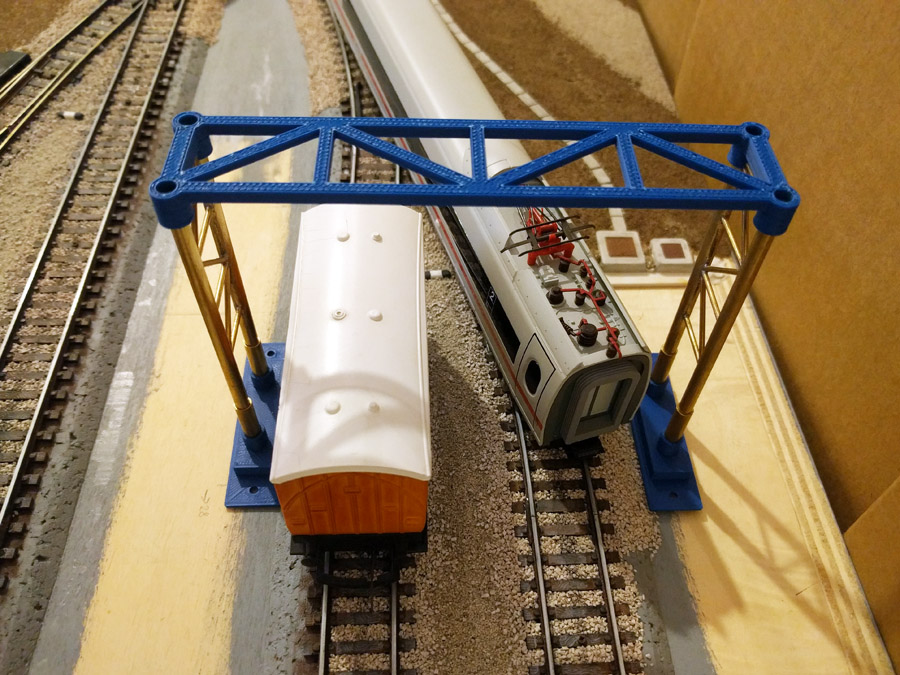

Poskusna postavitev konstrukcije na modul.
Slika

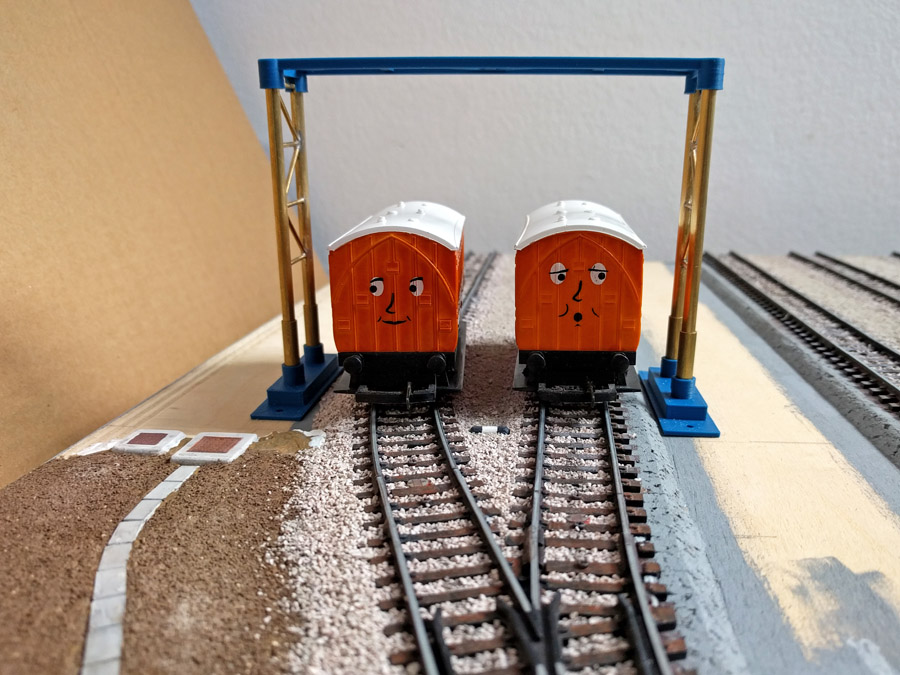

Najprej sem oddaljenost od tirov preveril z vozili iz merila OO. Kot je razvidno tudi iz fotografije, je prostora dovolj.
Slika

Sledil je še test z mojim najdaljšim vagonom, Piko ICE3, kjer je v kritični točki do stebra konstrukcije ostalo še cca 10mm prostora.
Slika

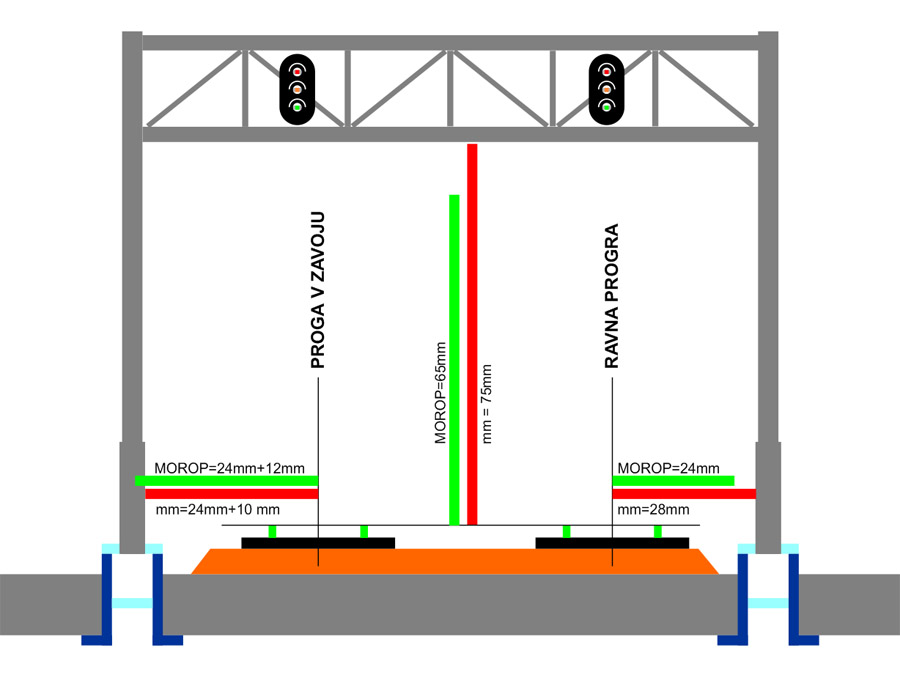

Na podlagi testiranj in norm združenja MOROP, ki mi jih je predlagal Miran, sem sprejel naslednje odločitve:
- signal ne bo postavljen čisto simetrično glede na par tirov
- pri ravnem tiru bom uporabil enako razdaljo od tira do stebra signala, kot je uporabljena pri že obstoječem signalu in je 4mm večja od priporočenih norm.
- pri tiru v zavoju bi morala biti razdalja od sredine tira do stebra 36mm, da bi lahko vozil najdaljše vagone iz kategorije C.
- glede na to, da tako dolgih vagonov nimam, da je radij zavoja nekoliko večji, da je steber skoraj na začetku zavoja sem se odločil za oddaljenost 34mm, kar je 2mm manj, kot navaja norma
- sredini stebrov bosta torej oddaljeni 125mm
- prvotno sem predvidel 80mm čiste višine pod konstrukcijo, a sem se glede na normo (65mm) odločil za kompromis - 75mm.
Slika

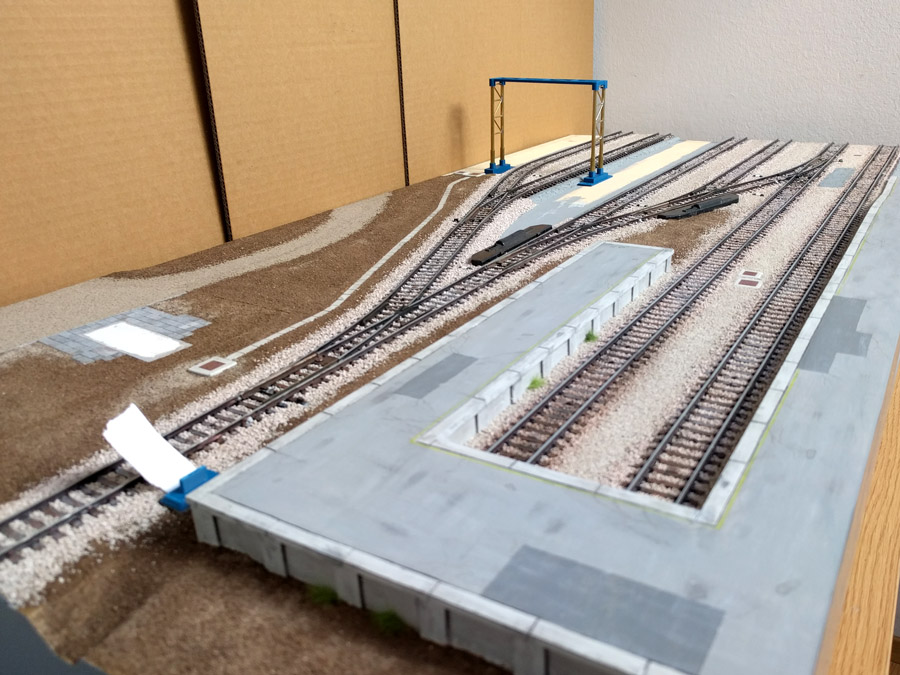

Za konec še pogled na trenutno stanje na modulu, ki sem mu začasno dodal še kontejner in prvi signal.
Slika
matejmm
Strojevodja I
Strojevodja I
Prispevkov: 395
Pridružen: 08.12.2012, 0:32
Kraj: Ljubljana

Re: Moji HO moduli

OdgovorNapisal/-a matejmm » 02.10.2018, 21:56

Svetlobni signali #9

Pri pregledu mojih starih objav sem opazil, da sem spomladi pozabil objaviti nekaj fotografij, ki prikazujejo vgradnjo svetlobnega signala na modul.

Najprej sem izdelal čep za jašek signala, ki je preprečeval, da bi med obdelavo smeti padale na konektor.
Slika

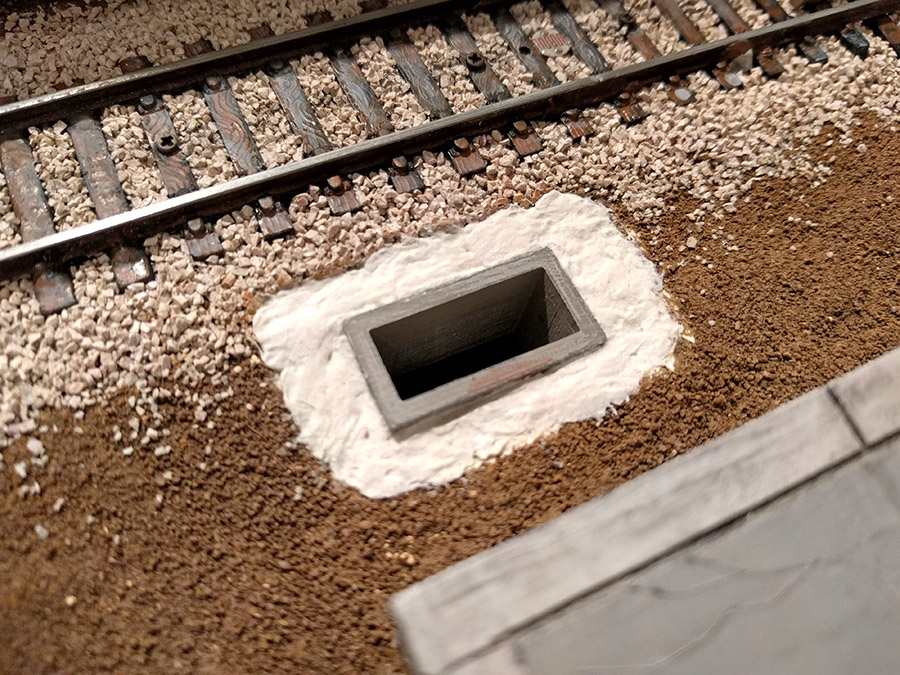

Odprtino med modulom in jaškom sem zapolnil z domačim "Sculptamoldom".
Slika

Testna postavitev signala na modul.
Slika

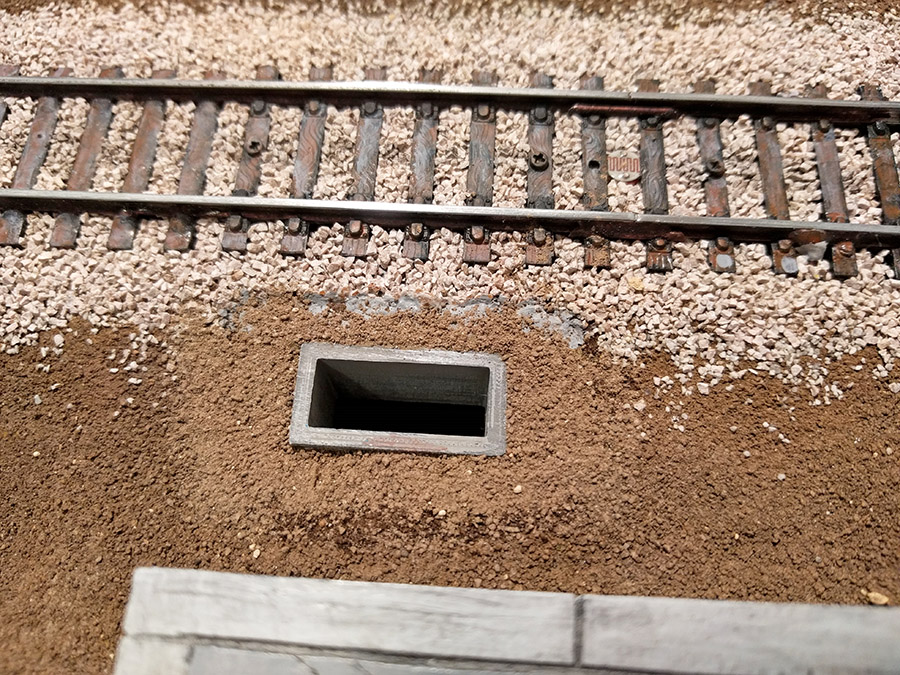

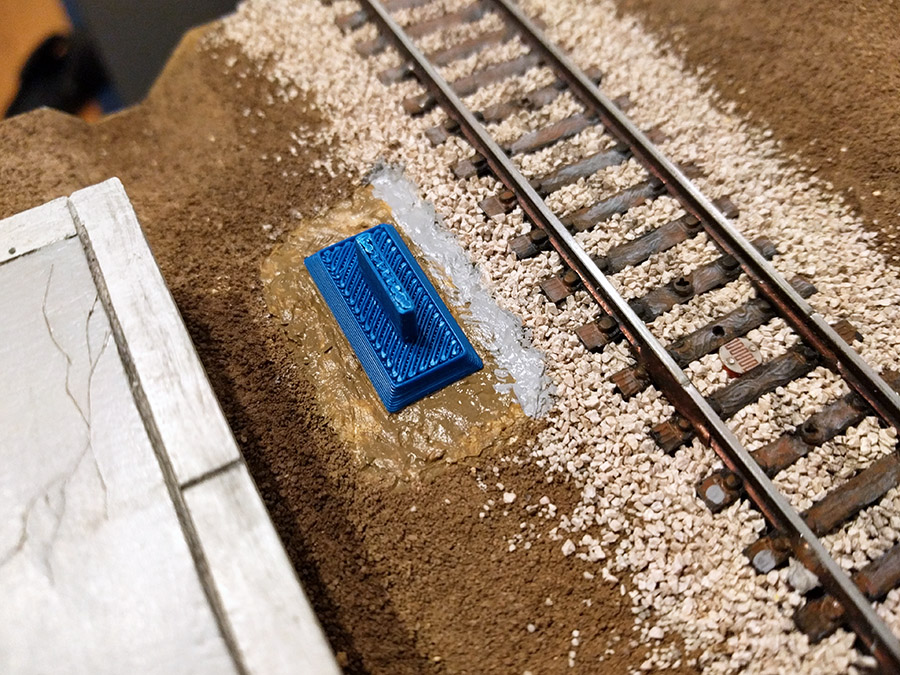

Ko se je "Sculptamold" dokončno posušil sem površino prebarval z rjavo oz. sivo barvo.
Slika

Sledil je nanos že preverjene recepture zemlje.
Slika

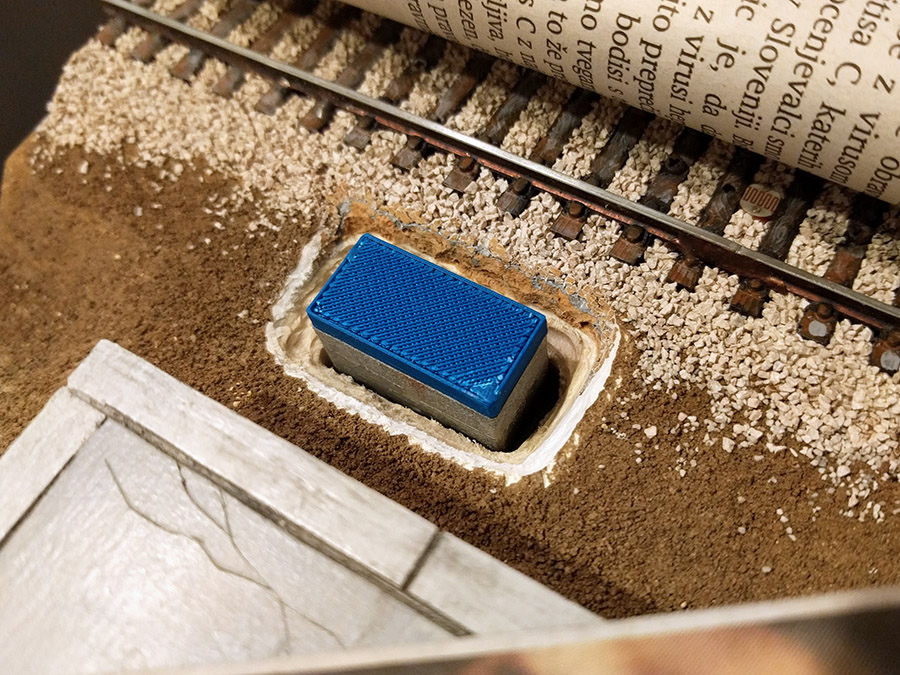

Dodal sem še tolčenec in vse skupaj prilepil z razredčenim lepilom za les.
Slika

Po sušenju lepila je okolica signala izgledala takole.
Slika

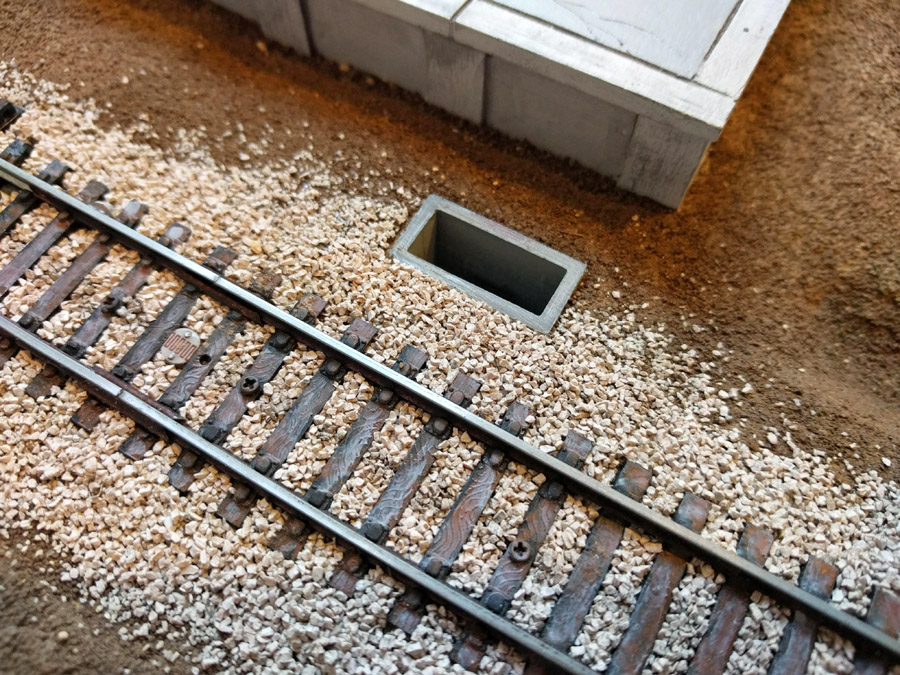

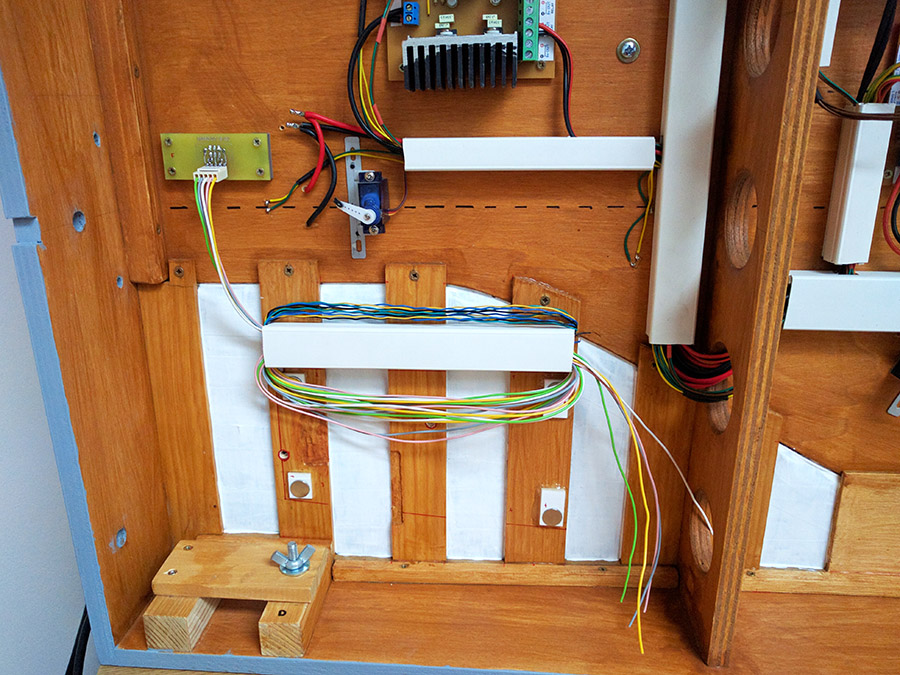

Signal iz spodnje strani - pripravljen je že 5 žilni kabel za povezavo na krmilnik signala.
Slika

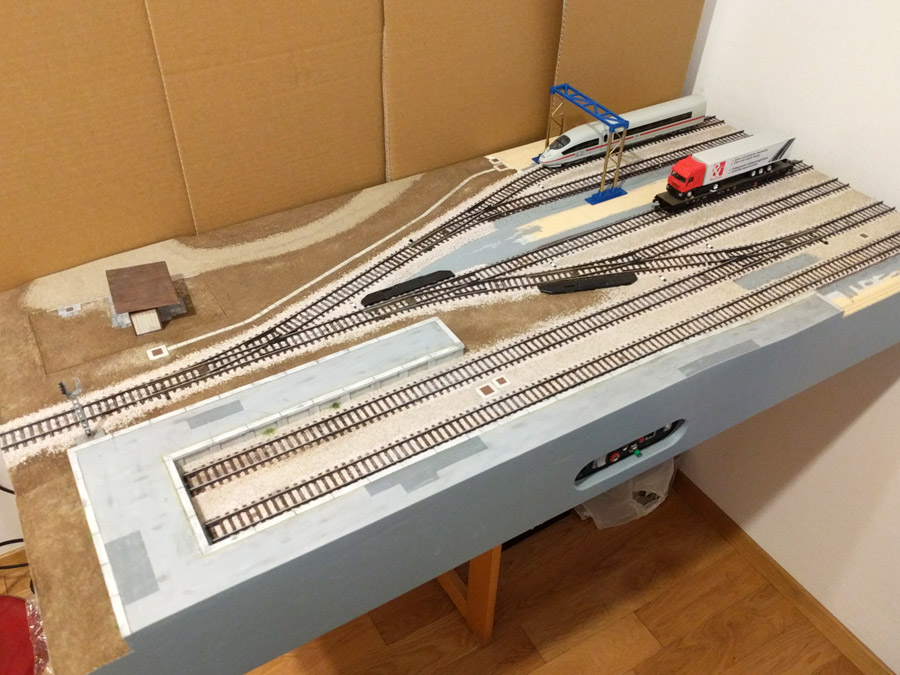

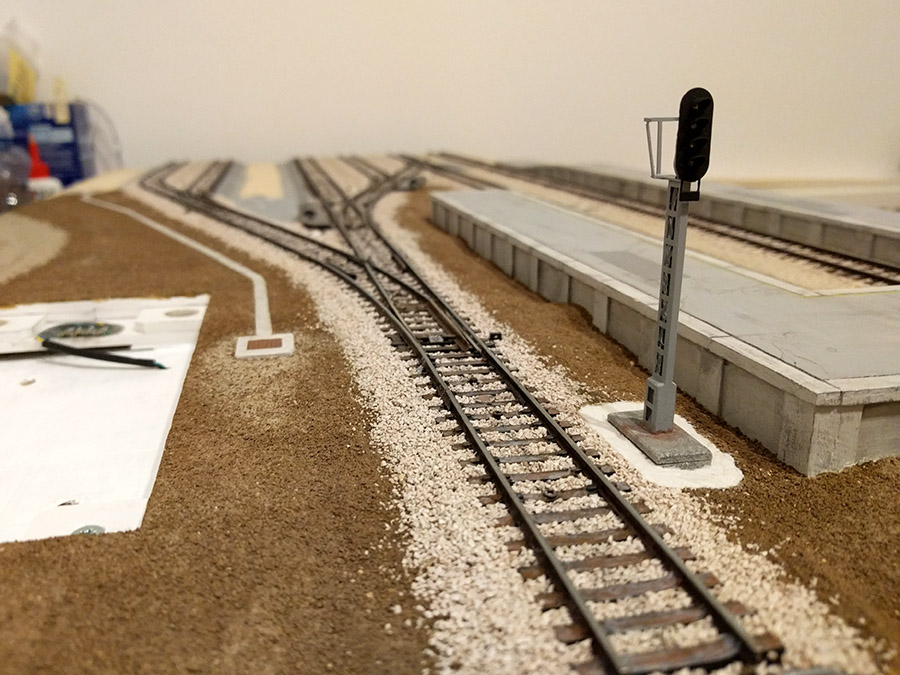

Še ena včerajšnja fotografija trenutnega stanja na modulu - v ozadju je že vidna konstrukcija novih signalov v izdelavi.
Slika

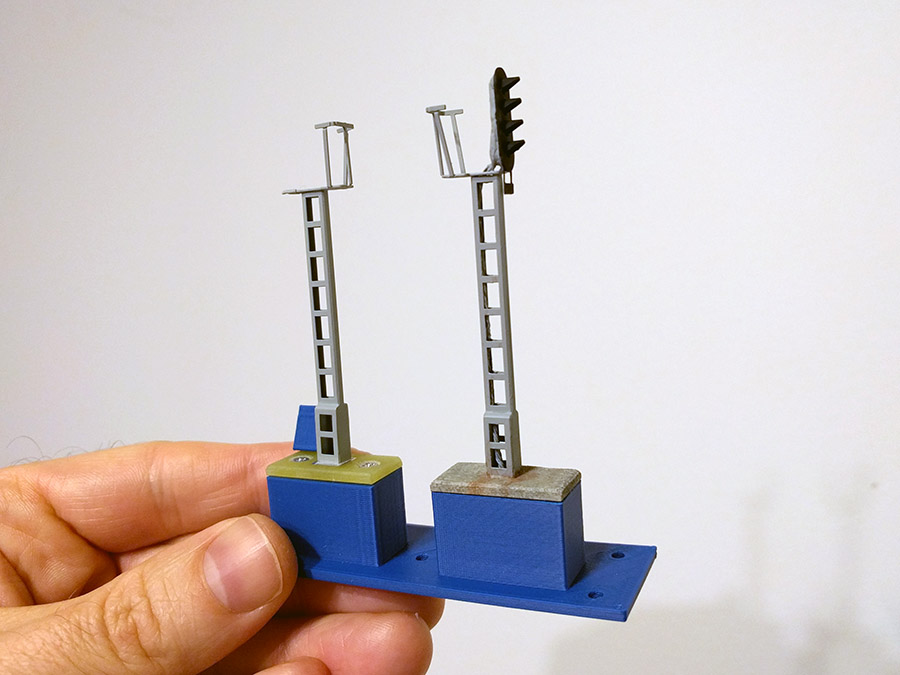

Izdelal sem tudi nosilec, ki ga nameravam pritrditi nekam na spodnjo stran modula in bo namenjen shranjevanju signalov med transportom.
Slika
matejmm
Strojevodja I
Strojevodja I
Prispevkov: 395
Pridružen: 08.12.2012, 0:32
Kraj: Ljubljana

Re: Moji HO moduli

OdgovorNapisal/-a matejmm » 04.10.2018, 22:12

Mostovni svetlobni signal #4

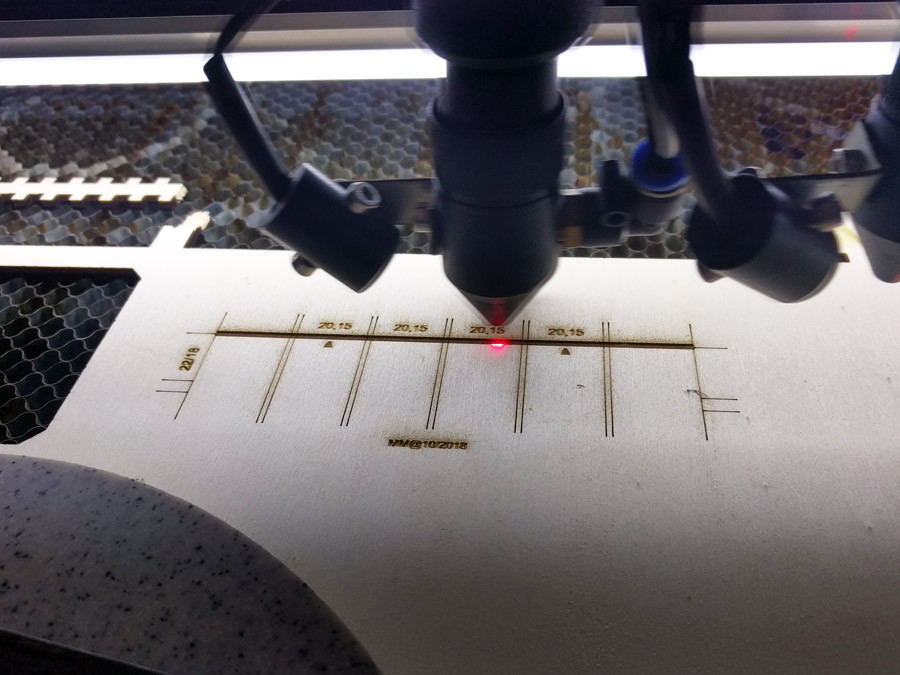

Kratko poročilo kaj se trenutno dogaja v moji "delavnici". Začela so se dela na horizontalnem delu konstrukcije. Ker se je šablona za sestavljanje dobro obnesla sem tudi za ta del izdelal podobno.
Slika

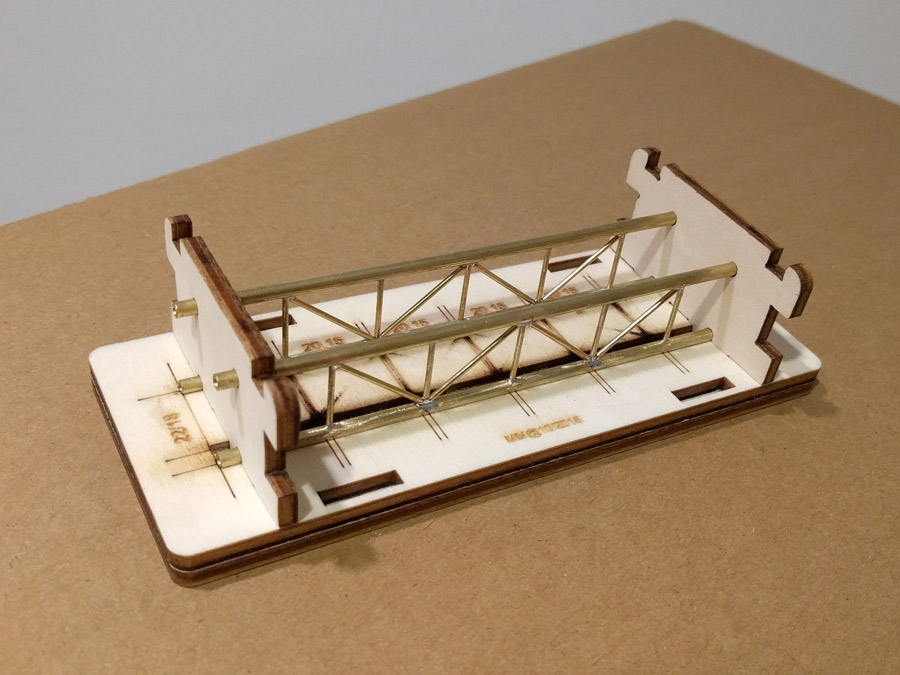

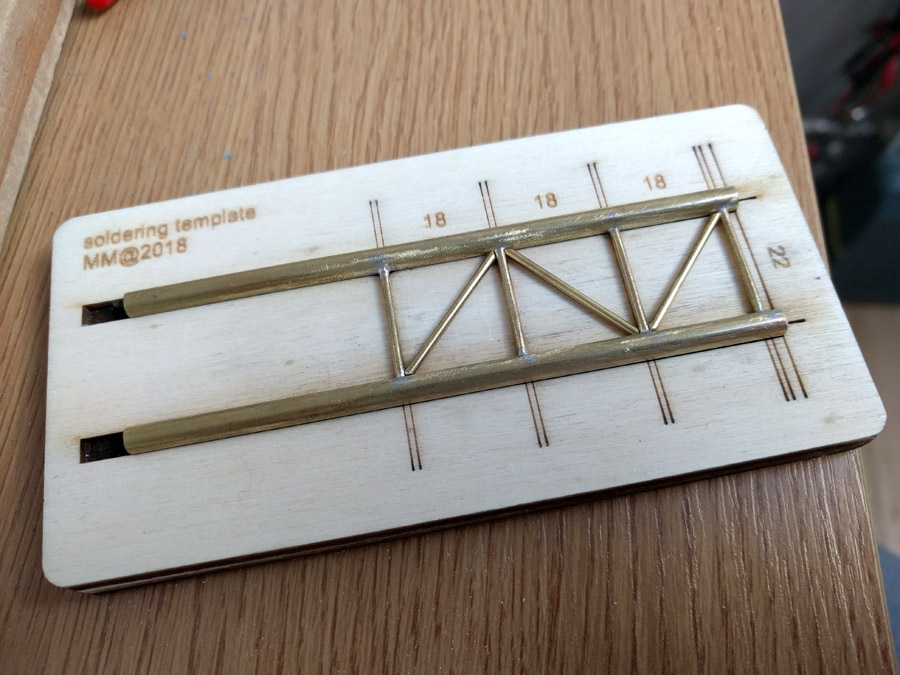

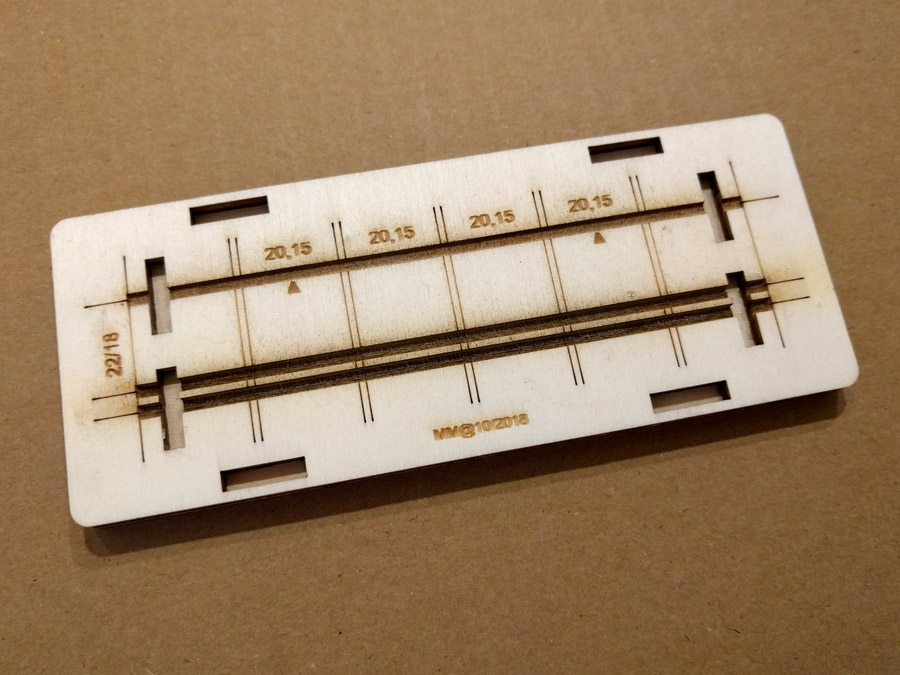

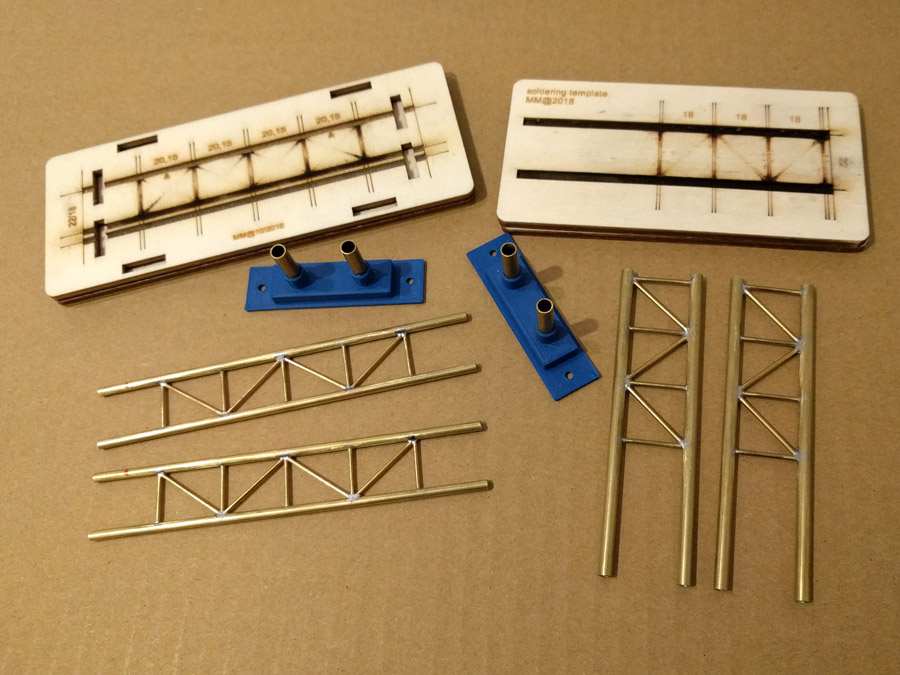

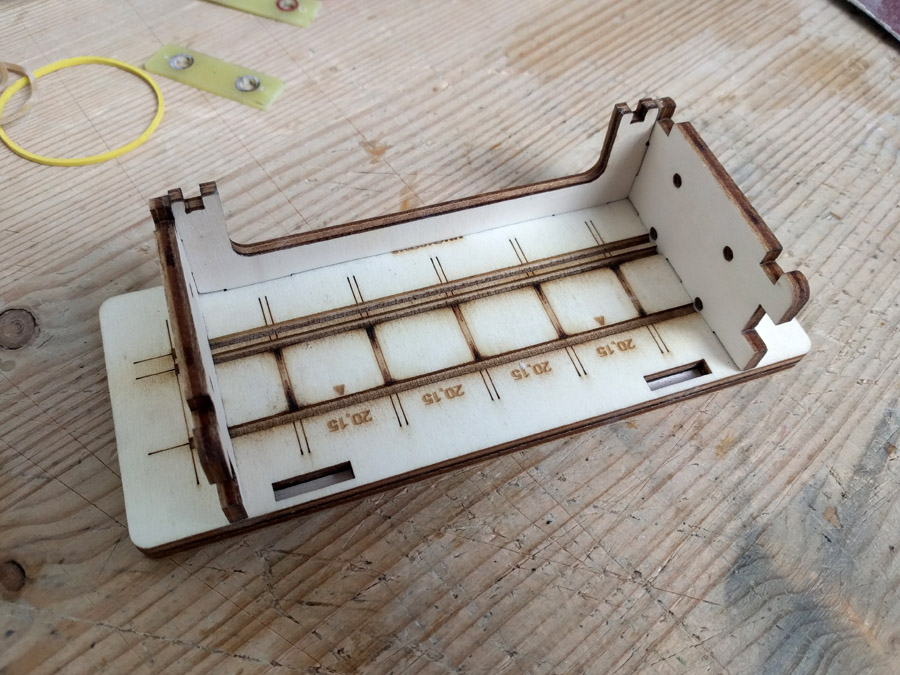

Pripravljen osnovni del šablone za lotanje.
Slika

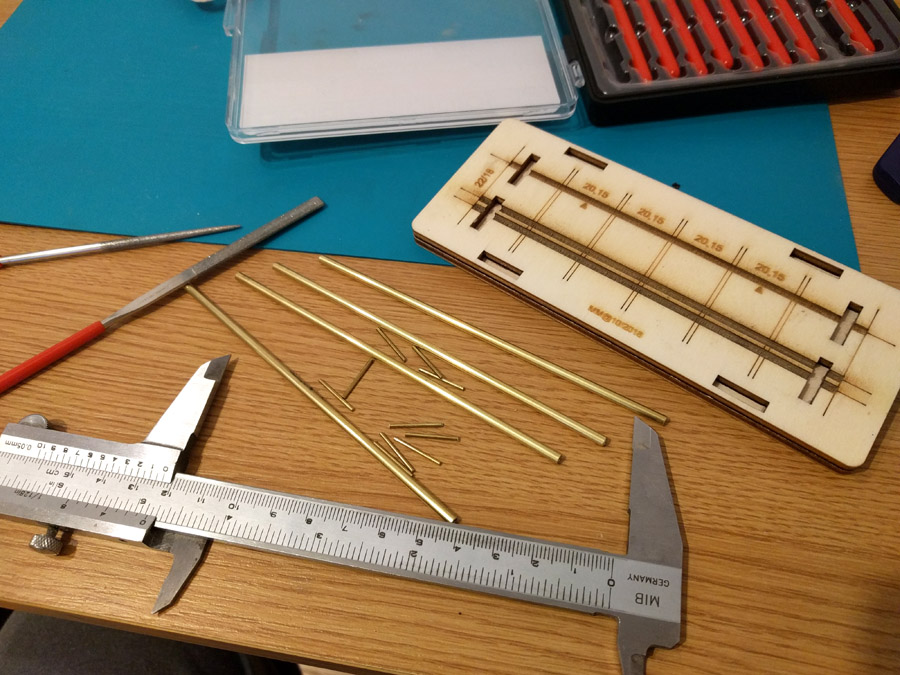

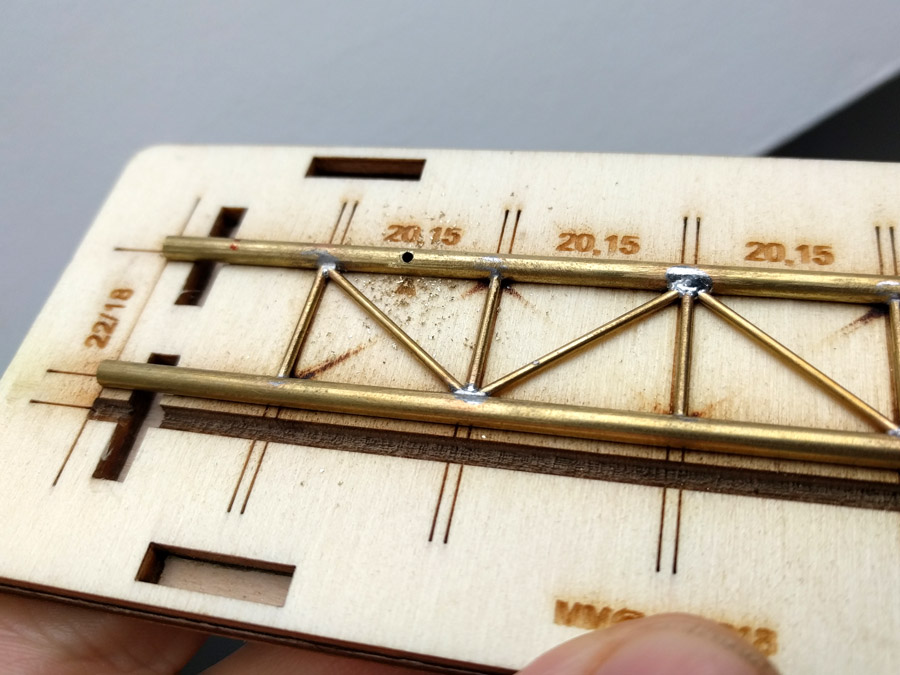

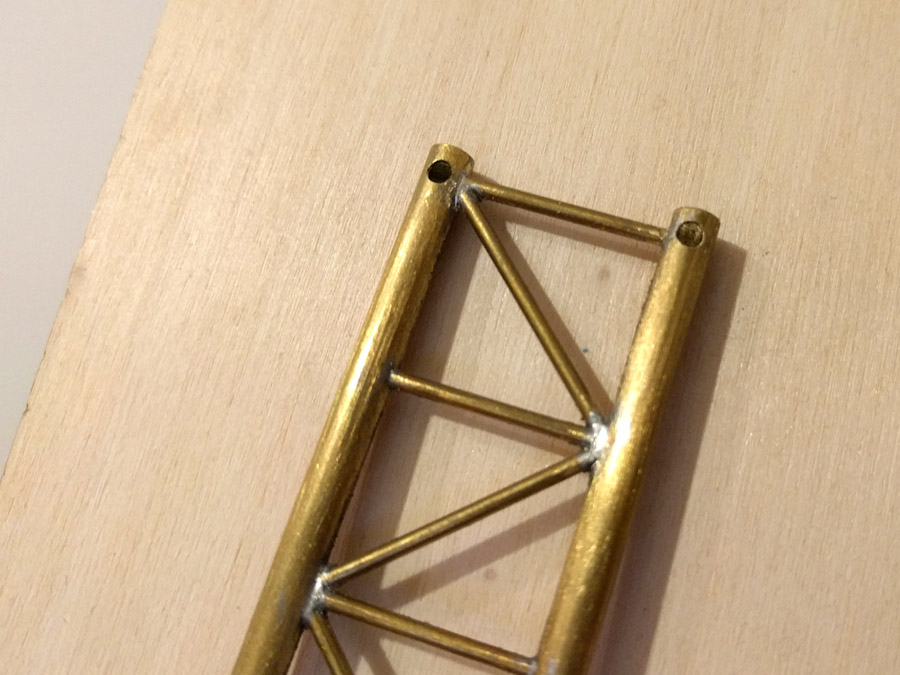

Najprej je bilo potrebno narezati medeninaste cevke in palice. Za osnovo sem tokrat izbral še nekoliko tanjšo cevko z zunanjim premerom 3mm.
Slika

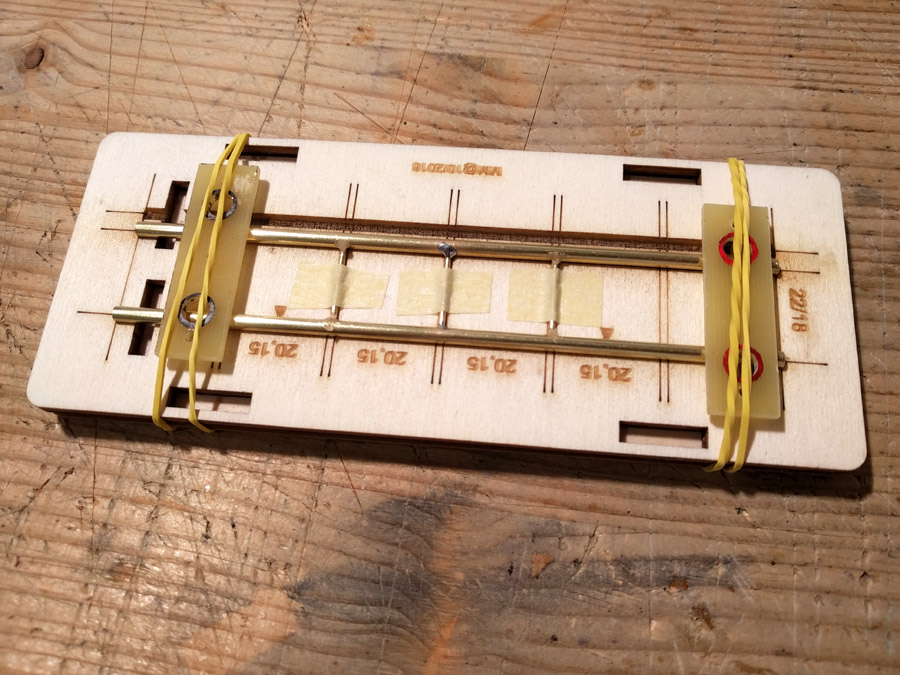

Proces lotanja sem tokrat spet malenkost spremenil. Namesto Blu-tack-a ali bucik sem za začasno pritrditev uporabil kar maskirni trak. Zadeva se obnese bolje, kot obe že preizkušeni metodi.
Slika

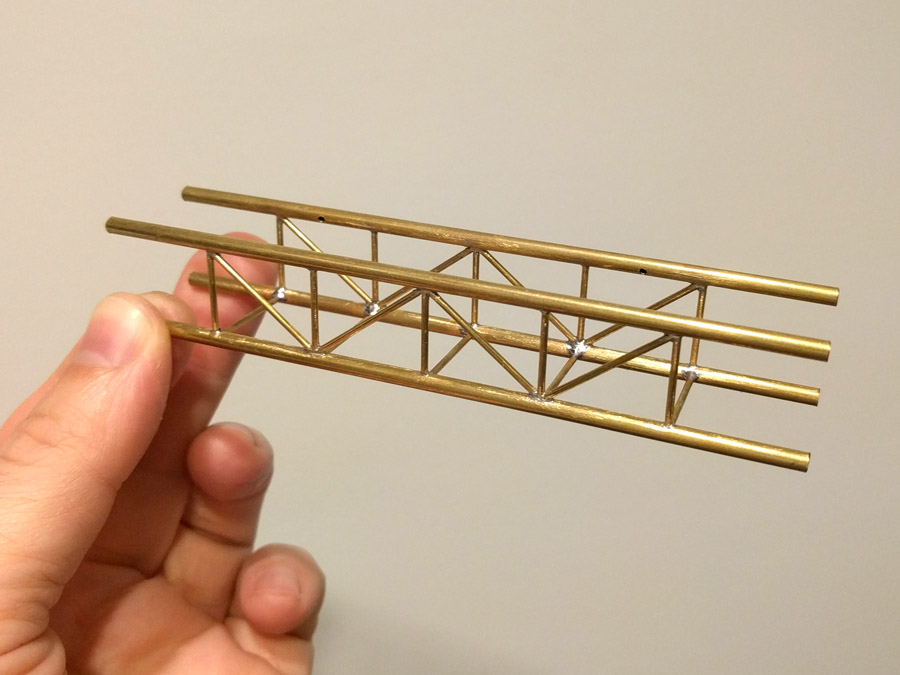

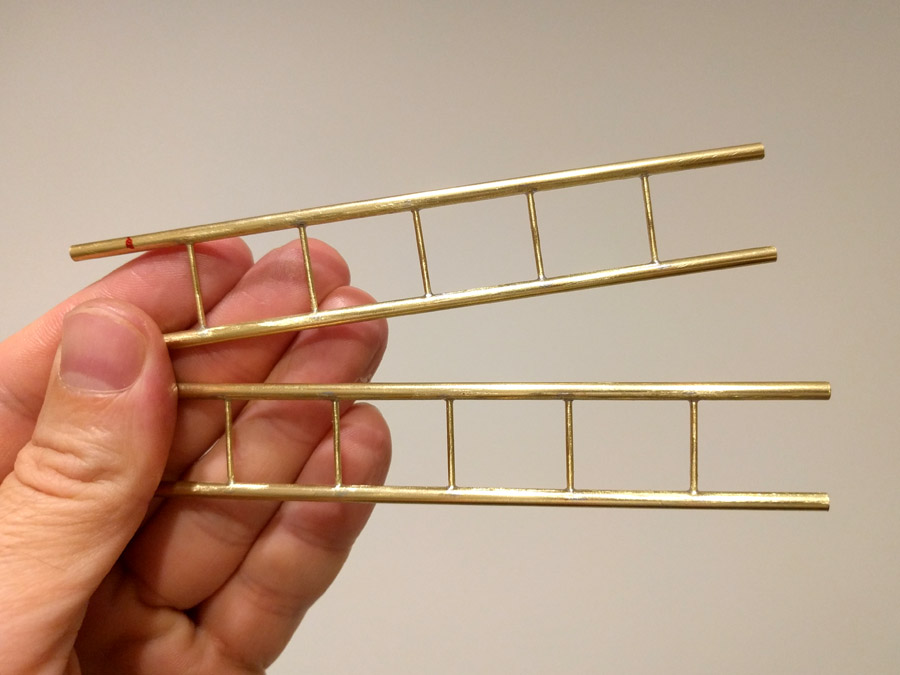

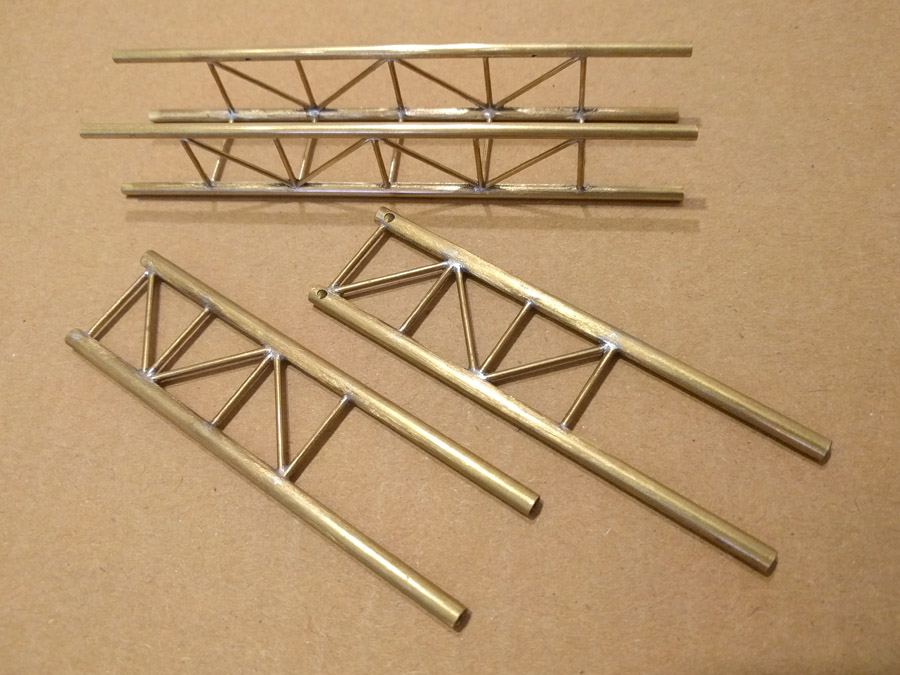

Nova sestavna dela konstrukcije pripravljena za brušenje oz. odstranjevanje odvečnega cina.
Slika

Očiščeni prečki.
Slika

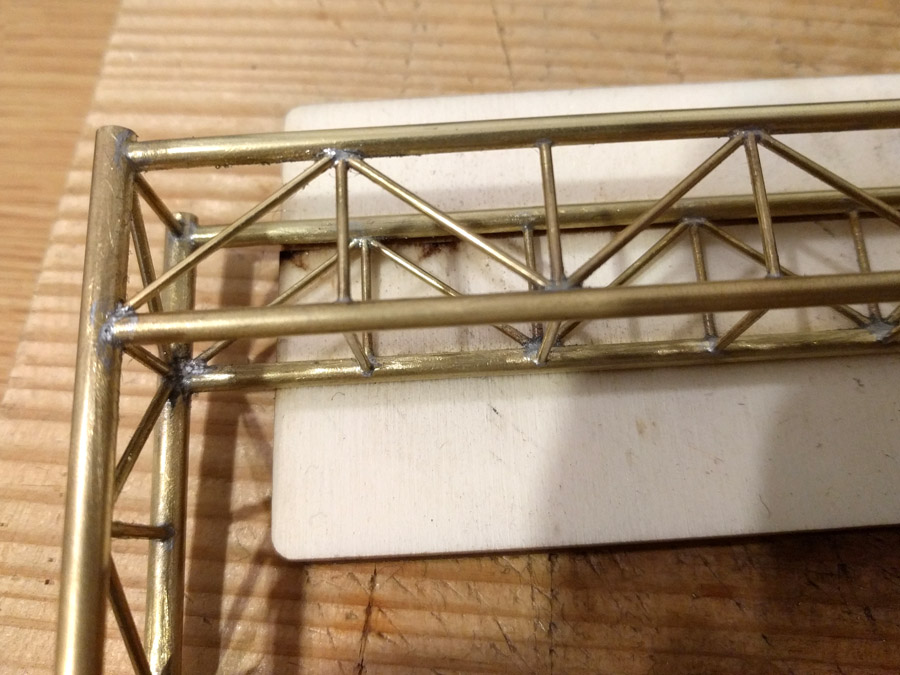

Sledilo je nameščanje diagonalnih opornikov.
Slika

Do sedaj izdelani sestavni deli konstrukcije.
Slika
matejmm
Strojevodja I
Strojevodja I
Prispevkov: 395
Pridružen: 08.12.2012, 0:32
Kraj: Ljubljana

Re: Moji HO moduli

OdgovorNapisal/-a matejmm » 08.10.2018, 22:19

Mostovni svetlobni signal #5

Spet nekaj malega napredka pri izdelavi konstrukcije za svetlobni signal.

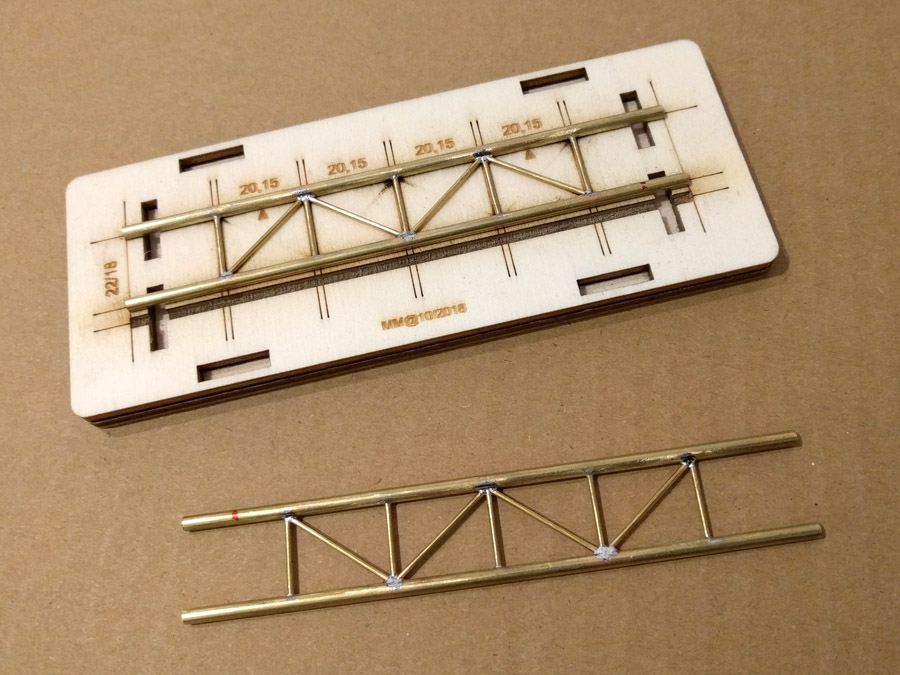

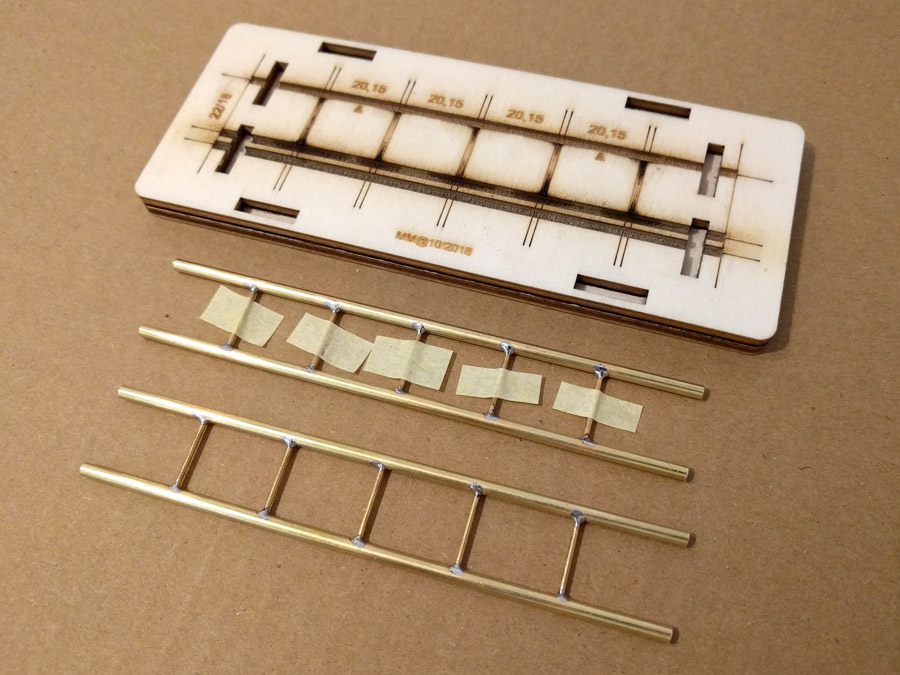

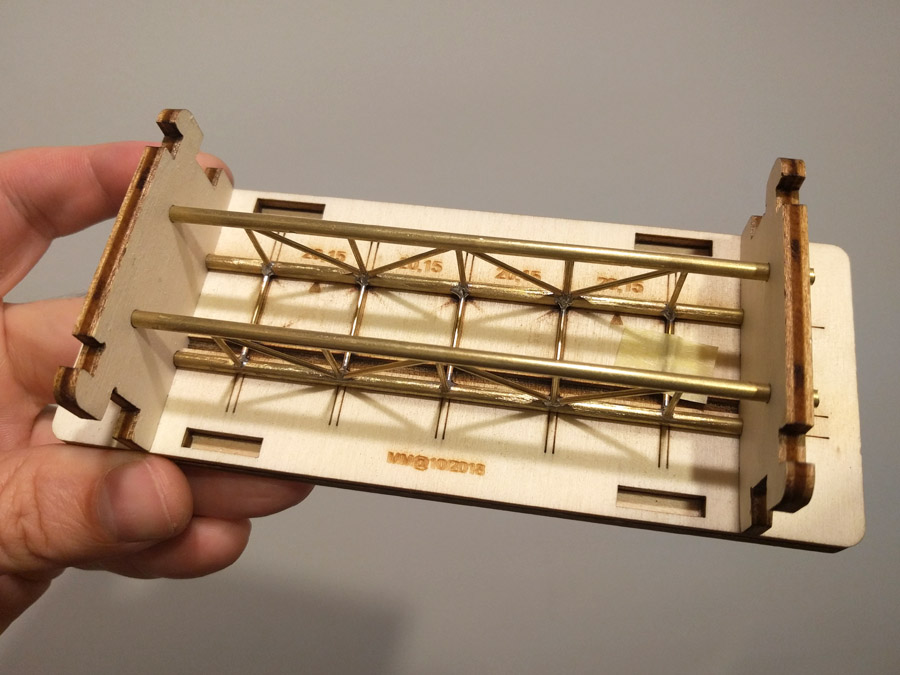

Za sestavljanje horizontalnega dela konstrukcije je bilo potrebno nekoliko nadgraditi šablono.
Slika

Šablona mi zagotavlja, da sta med lotanjem oba sestavna dela horizontalne konstrukcije popolnoma poravnana.
Slika

Pred lotanjem je bilo potrebno izvrtati nekaj lukenj skozi katere bom kasneje speljal kable za LED-ice.
Slika

Seveda mi je luknjo uspelo najprej izvrtati na napačnem stebru :oops: Na srečo to na končni izdelek ne bi smelo vplivati.
Slika

Lotanje povezav na šabloni je potekalo brez težav in po preverjeni metodi.
Slika

Nered ali ustvarjalni kaos... vsak naj presodi sam, a nekako tako izgleda pri meni miza med delom :?
Slika

In še današnji končni rezultat... no, sledilo je še nekaj uric brušenja odvečnih "ocvirkov".
Slika
matejmm
Strojevodja I
Strojevodja I
Prispevkov: 395
Pridružen: 08.12.2012, 0:32
Kraj: Ljubljana

Re: Moji HO moduli

OdgovorNapisal/-a matejmm » 12.10.2018, 22:54

Mostovni svetlobni signal #6

Trije glavni elementi konstrukcije pripravljeni za sestavljanje v celoto
Slika

Lotanje stranic na horizontalni del konstrukcije.
Slika

Polovica dela je že opravljena.
Slika

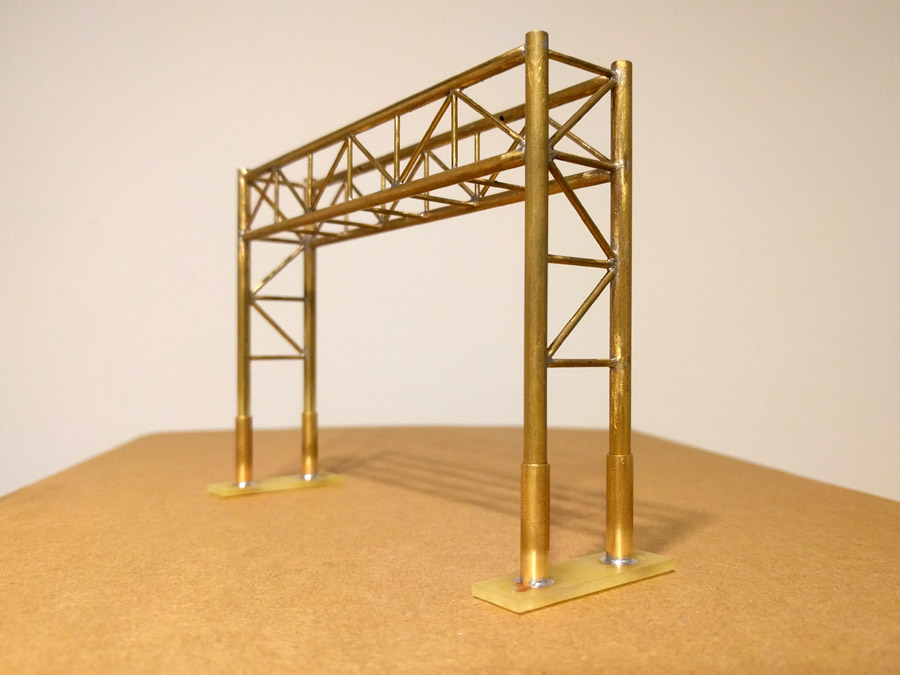

Ko sem pritrdil še drugi steber je konstrukcija že dobila obliko, ki je precej podobna končni.
Slika

Sledilo je še dodajanje manjkajočih diagonalnih ojačitev.
Slika

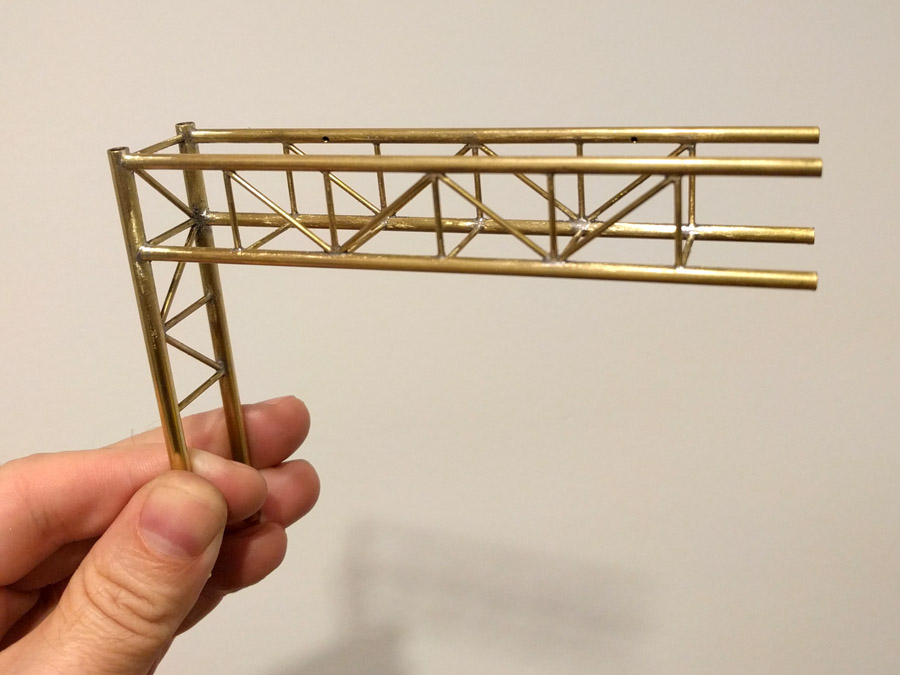

In še nekaj fotografij rezultatov dela:
Slika
Slika
Slika

Najverjetneje se bom sedaj lotil izdelave montažnega mehanizma, ki bo podoben tistemu pri prvemu signalu.
Še vedno ne vem čisto točno kako pritrditi same svetlobne signale na konstrukcijo in iz česa izdelati signale.
Razmišljal sem o 3D tisku, vendar bi želel preizkusiti kakovost tiska s kakšnim DLP tiskalnikom, kot je npr.: Wanhao duplicator 7 plus. Je že kdo preizkusil uporabnost teh tiskalnikov v našem hobiju? Baje se zadeva kar dobro obnese.
matejmm
Strojevodja I
Strojevodja I
Prispevkov: 395
Pridružen: 08.12.2012, 0:32
Kraj: Ljubljana

Re: Moji HO moduli

OdgovorNapisal/-a matejmm » 23.10.2018, 21:39

Mostovni svetlobni signal #7

Kot sem napovedal v prejšnji objavi, sem aktivnosti nadaljeval z izdelavo mehanizma za pritrditev novega signala na modul.
V osnovi sem izhajal iz mehanizma za enojni signal iz jedkanice, ki ga je bilo potrebno nekoliko prilagoditi.
Sestavne dele iz FR4 sem izdelal že pred časom, tokrat pa so na vrsto prišli 3D tiskani elementi.

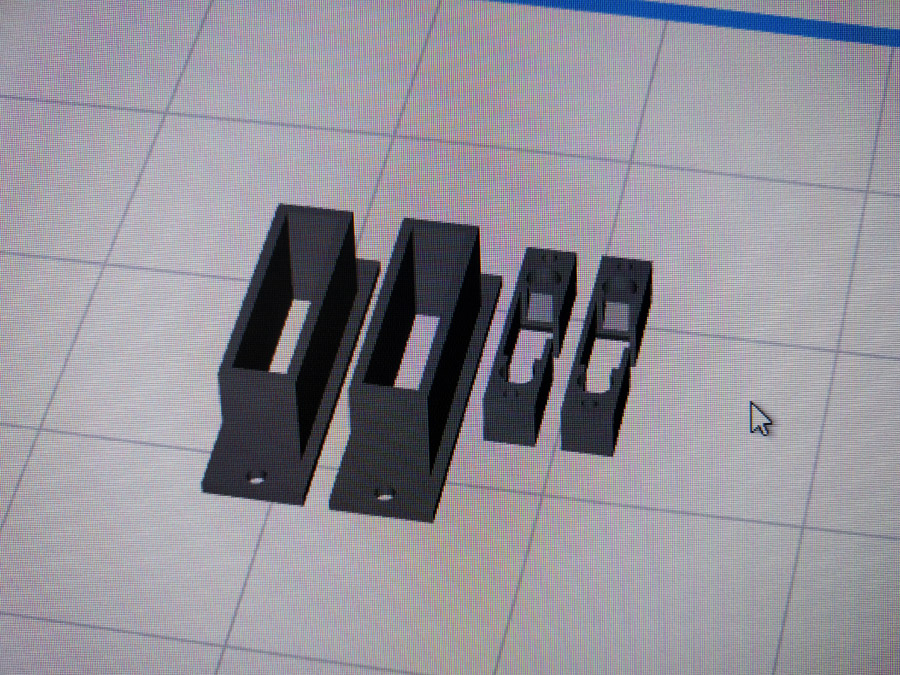

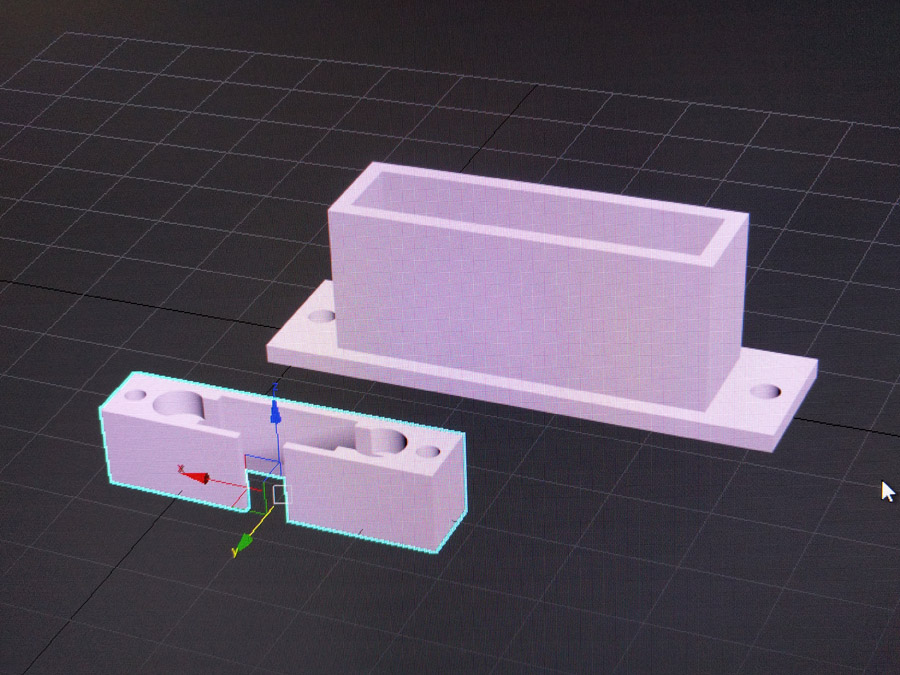

Najprej je bilo potrebno vse sestavne dele zmodelirati - izrisati v programu za 3D načrtovanje.
Slika

Sledila je priprava za 3D tisk. Tiskal sem s tiskalnikom Zortrax M200, uporabil pa sem Z-ABS filament.
Slika

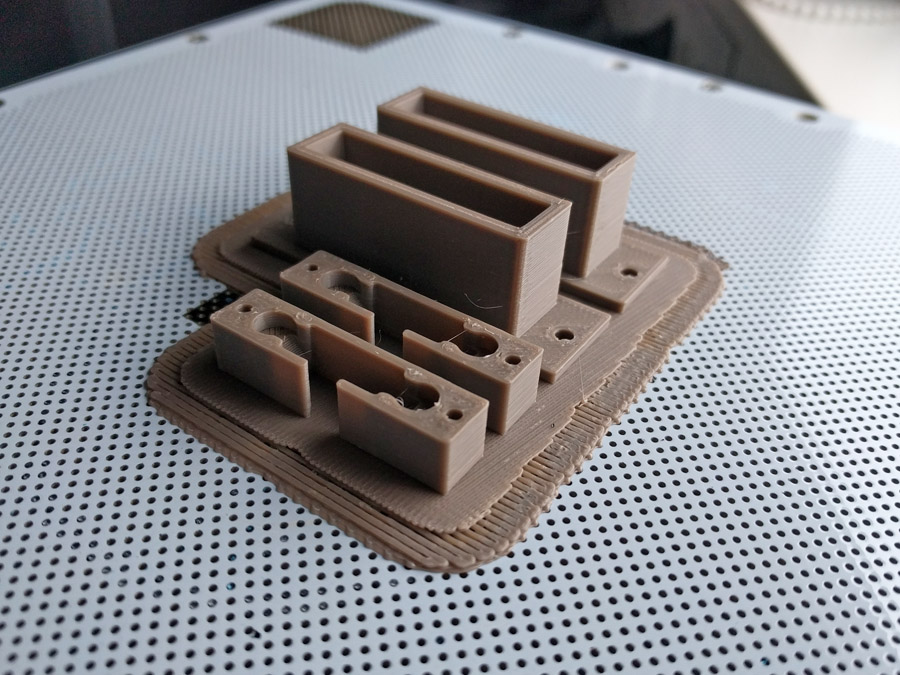

Po slabih dveh urah tiska je izdelek izgledal takole.
Slika

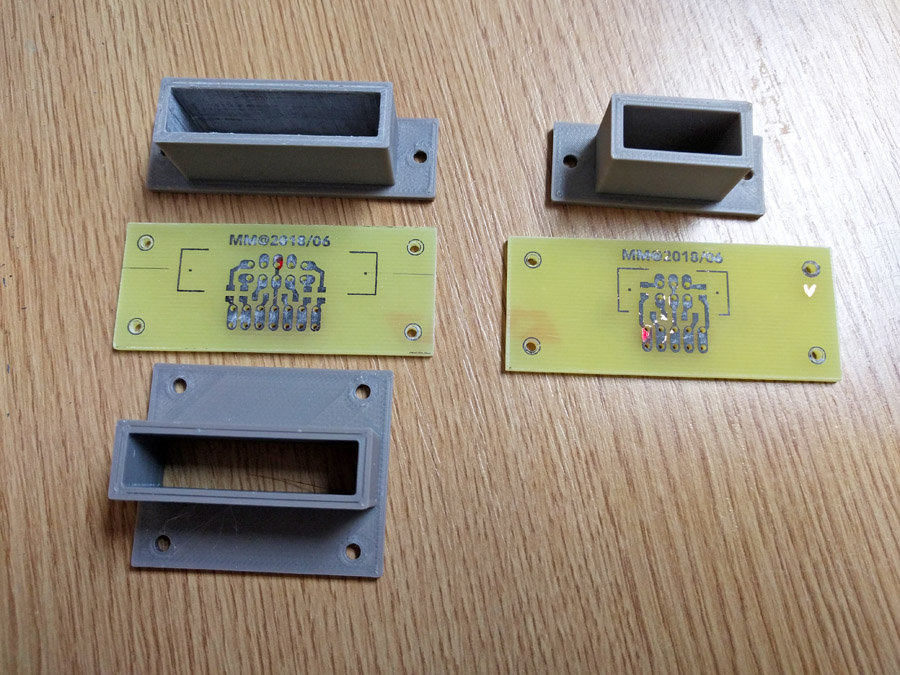

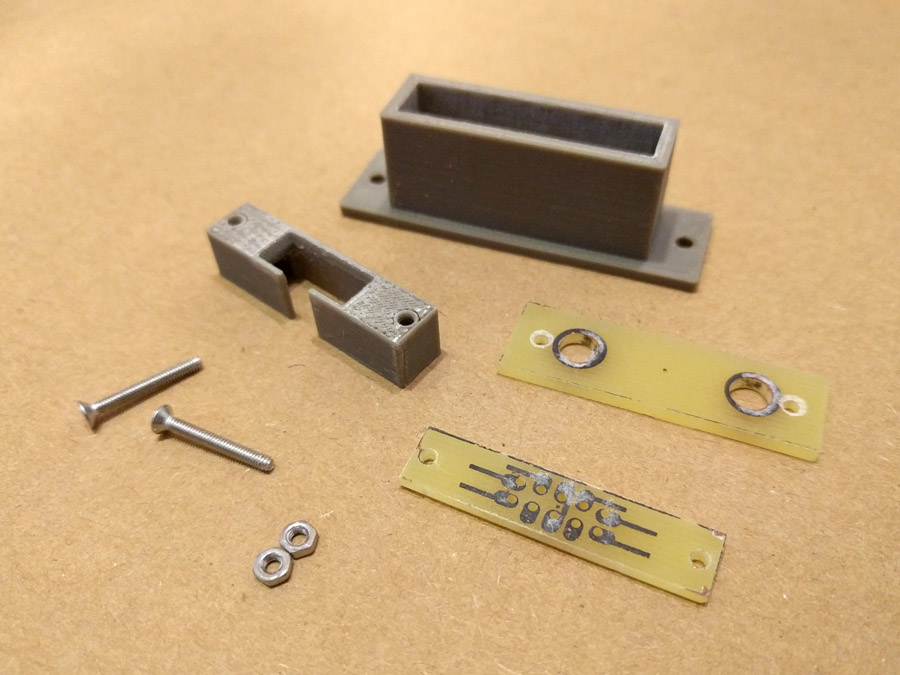

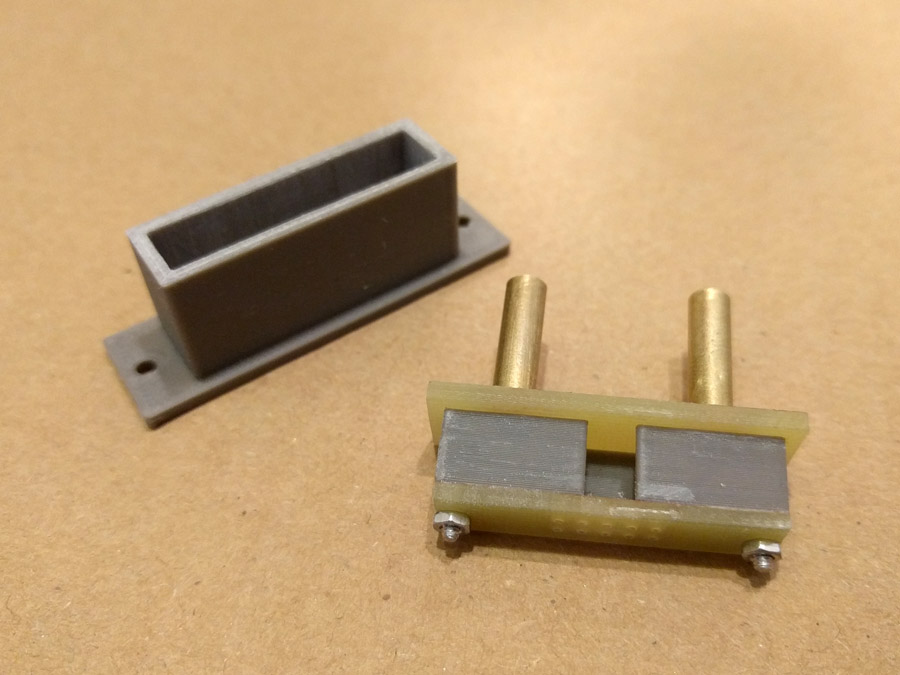

Pregled sestavnih delov. Vijaki so M2.
Slika

Poskusno sem sestavil mehanizem v celoto.
Slika

Slika

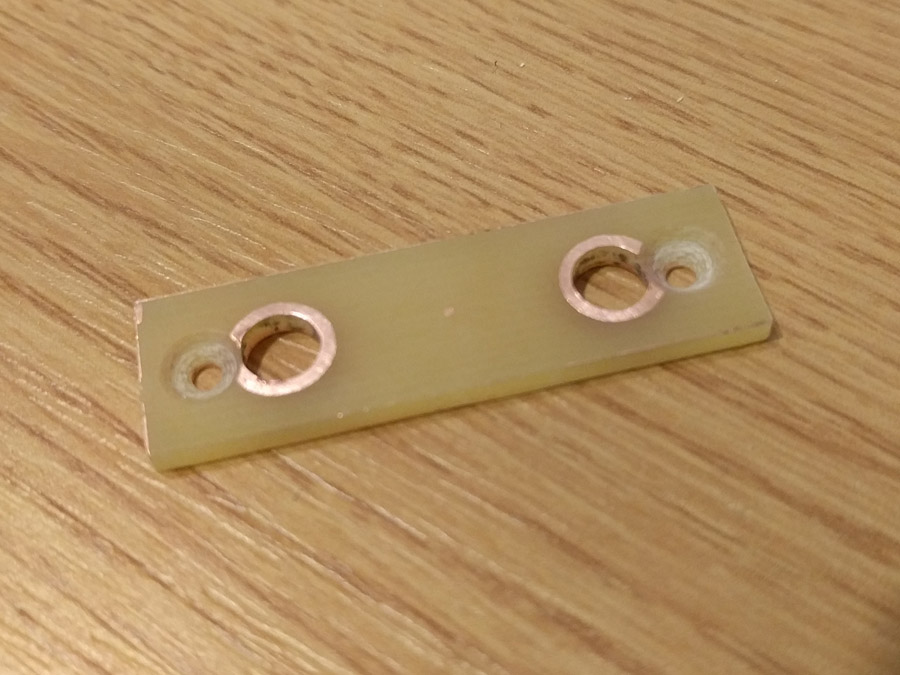

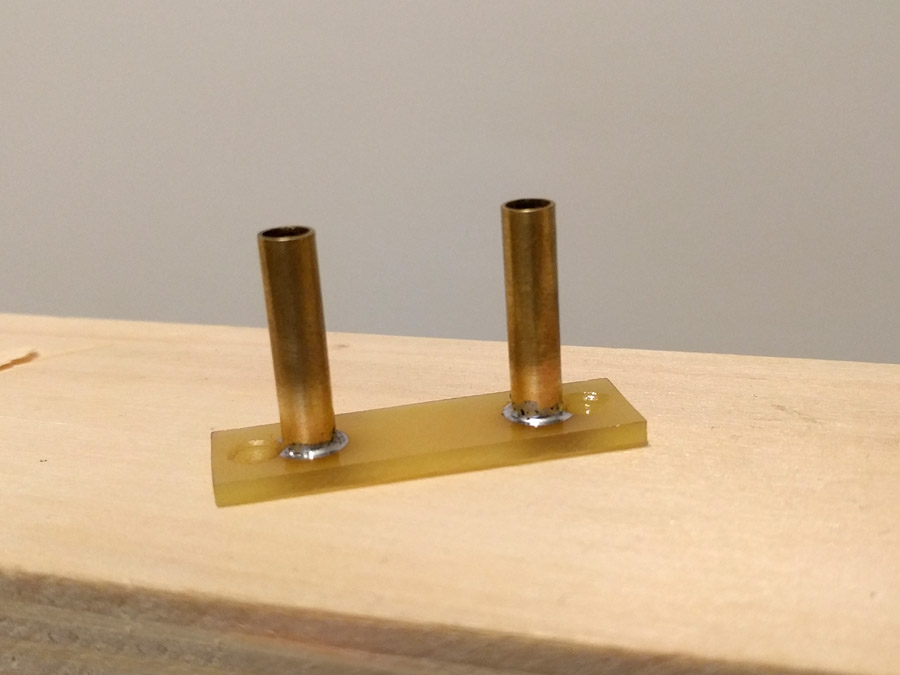

Sledile so priprave na lotanje debelejših cevk (5mm) na FR4. Iz ploščice sem najprej očistil toner in ostanke alkoholnega flumastra, ki so ostali od jedkanja.
Povrtal sem tudi luknje za vijaka, da se bosta le ta skrila v FR4 in ju bo mogoče pokitati.
Slika

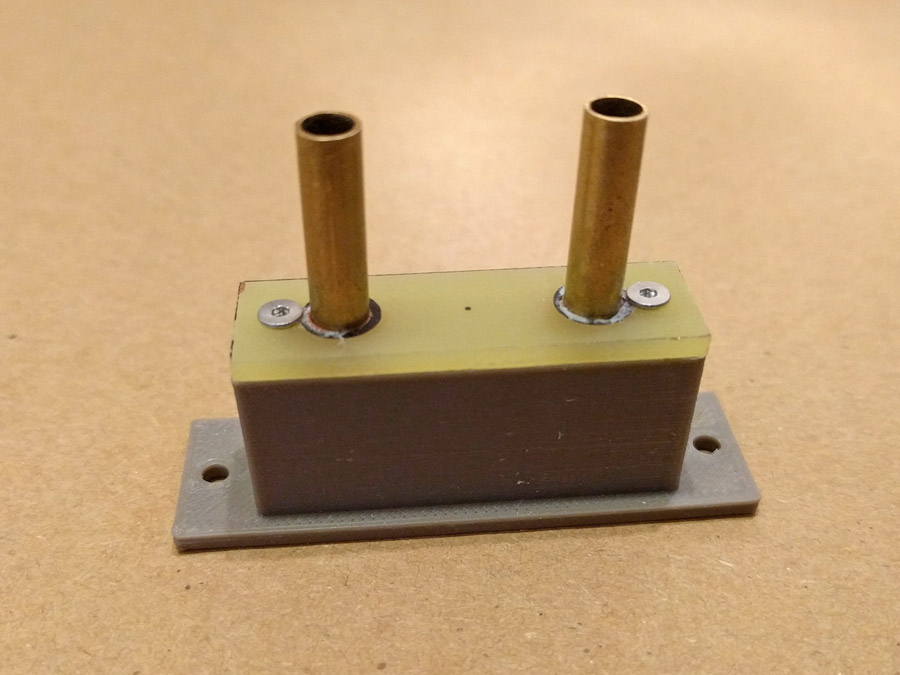

Cevki sem na spoju temeljito očistil, namazal s pasto za lotanje in najprej zalotal iz zgornje strani...
Slika

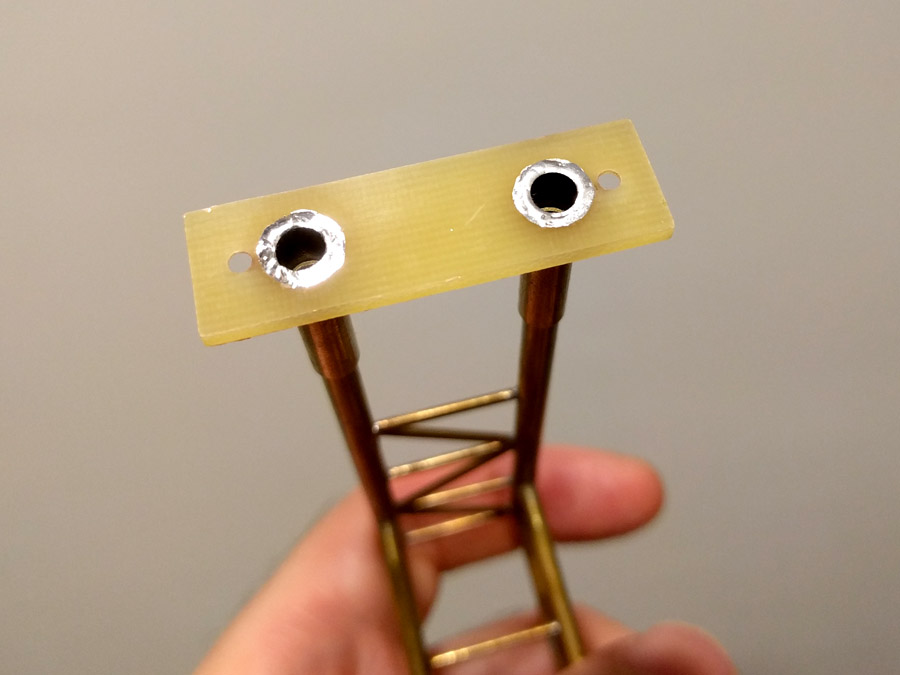

... nato pa še od spodaj. Upam, da bo spoj dovolj čvrst in bo zdržal nameščanje in odstranjevanje signala iz ležišča.
Slika

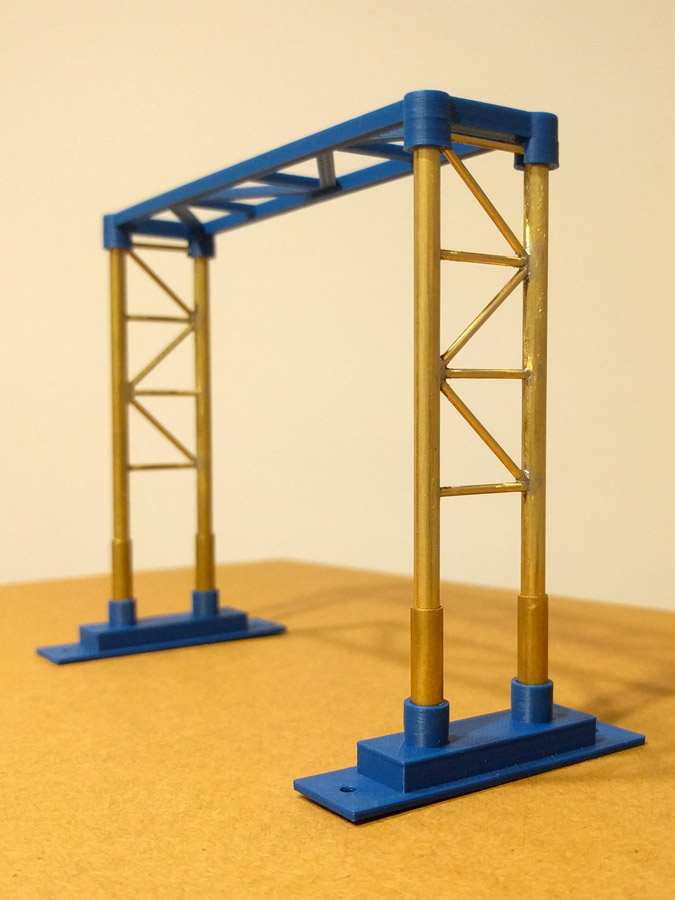

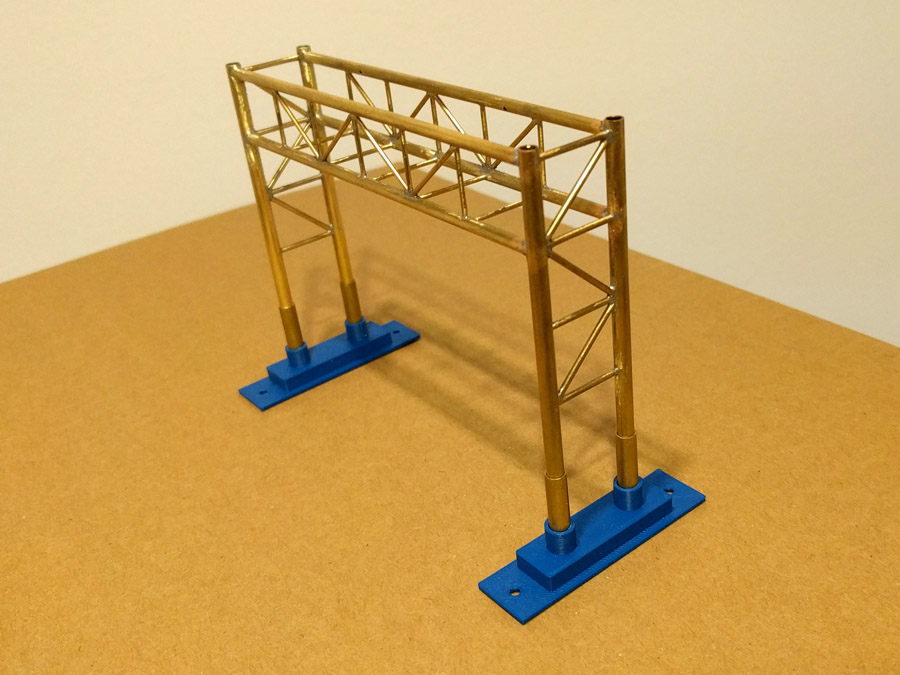

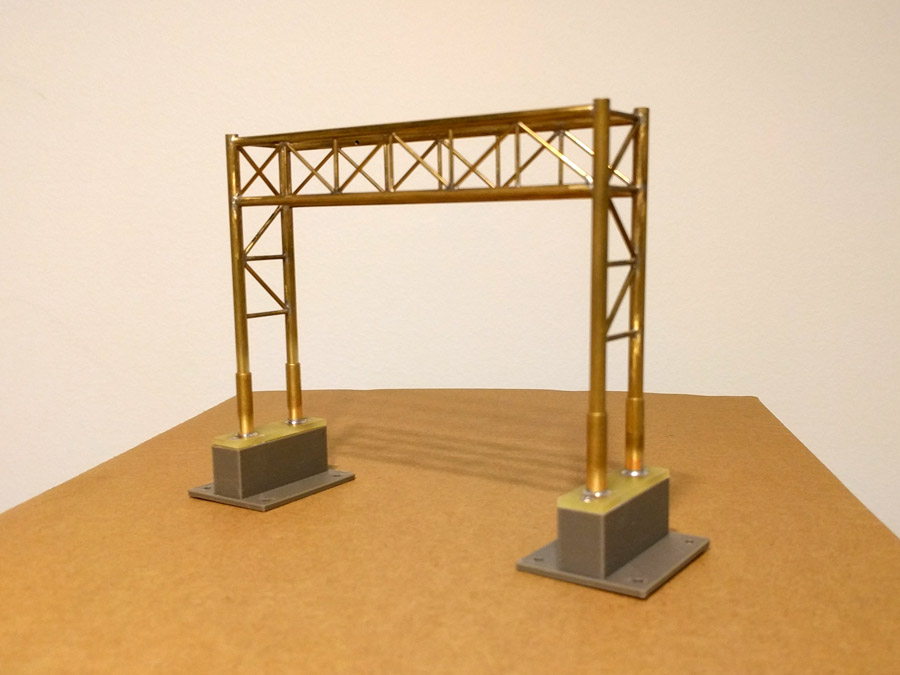

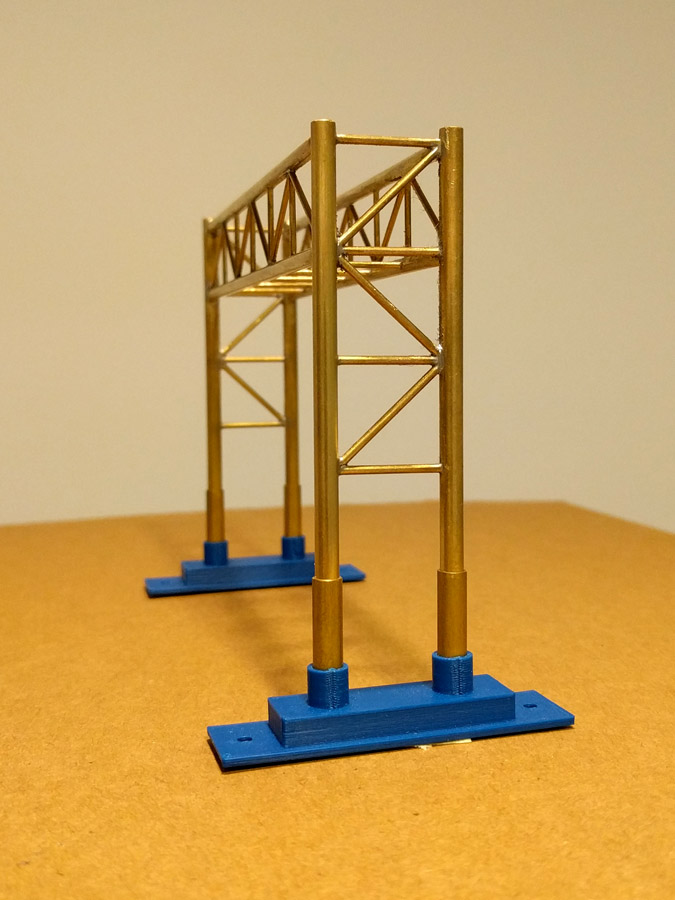

Signal z novima "podstavkoma". Trenutno je zgornja konstrukcija na "podstavka" le začasno nameščena in ni še prilotana, saj moram na samem modulu preveriti in dokončno določiti višino konstrukcije nad tiri.
Slika
matejmm
Strojevodja I
Strojevodja I
Prispevkov: 395
Pridružen: 08.12.2012, 0:32
Kraj: Ljubljana

Re: Moji HO moduli

OdgovorNapisal/-a matejmm » 29.10.2018, 21:52

Mostovni svetlobni signal #8

Pri meni je trenutno v teku montaža signala na modul.

Že pri pregledovanju sestavnih delov sem ugotovi, da sem naredil napako pri načrtovanju nosilca za mostovni signal.
Izhajal sem iz nosilca za enojni signal, ki je precej ožji (desni par na sliki). Vijaki za FR4 ploščico so ravno toliko zamaknjeni,
da gredo mimo nosilca. Pri mostovnem signalu sem povečal širino nosilca, širina ploščice pa je ostala enaka.

Seveda bi to pomenilo, da bi moral vijake pritrditi enega na drugega. Še najlažje je bilo spremeniti nosilec (levo spodaj)
pri katerem sem vijake razporedil drugače, kar bi moralo omogočiti nemoteno montažo.
Slika

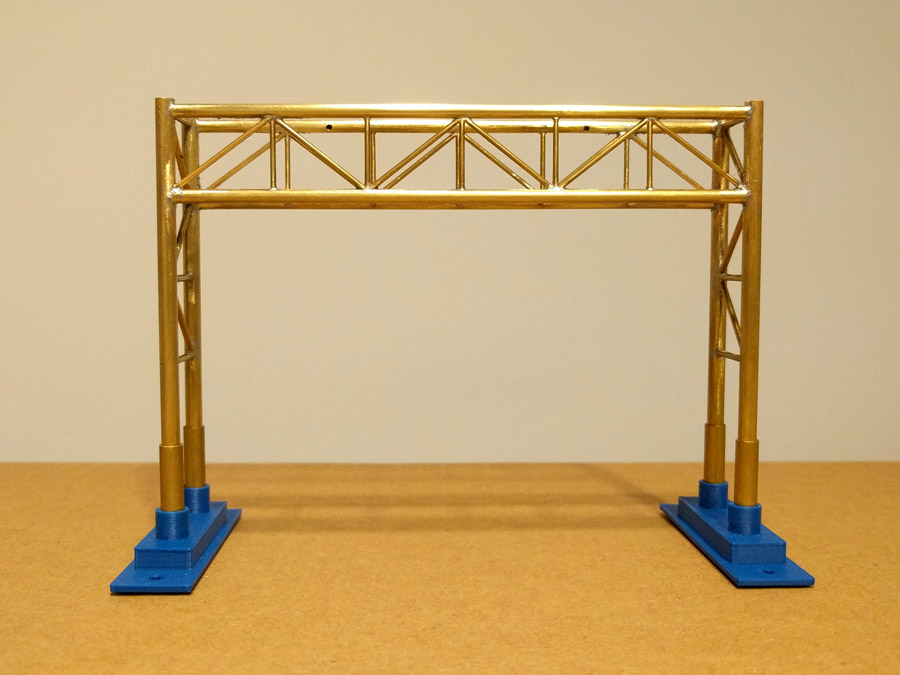

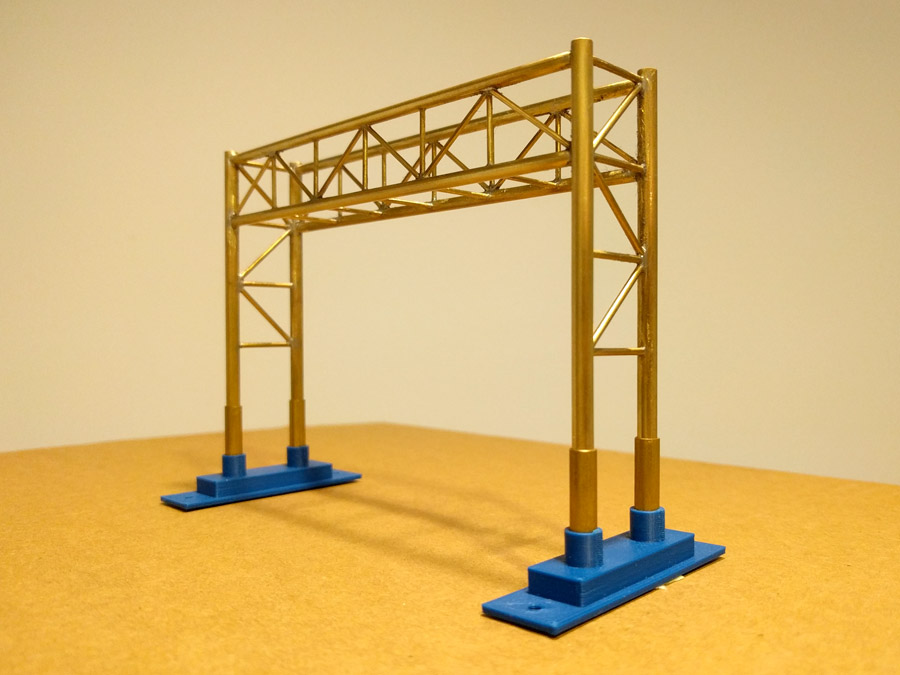

Konstrukcija signala na novih montažnih nosilcih.
Slika

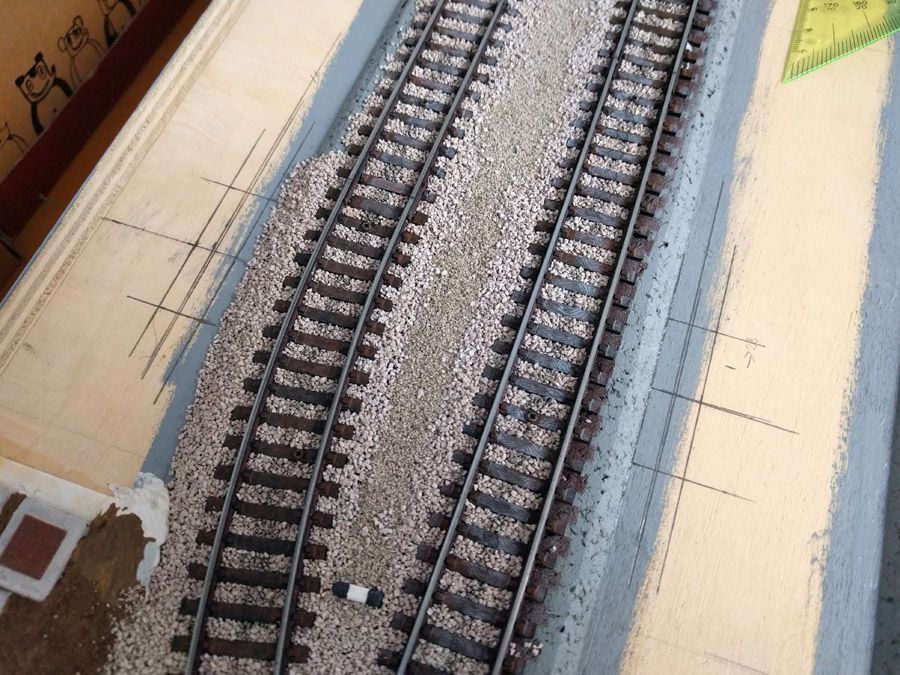

Položaj novega signalnega mostu sem točno odmeril na modulu.
Slika

Še preverjanje postavitve s samo konstrukcijo. V tej fazi sem tudi ponovno preveril odmike od tirov.
Slika

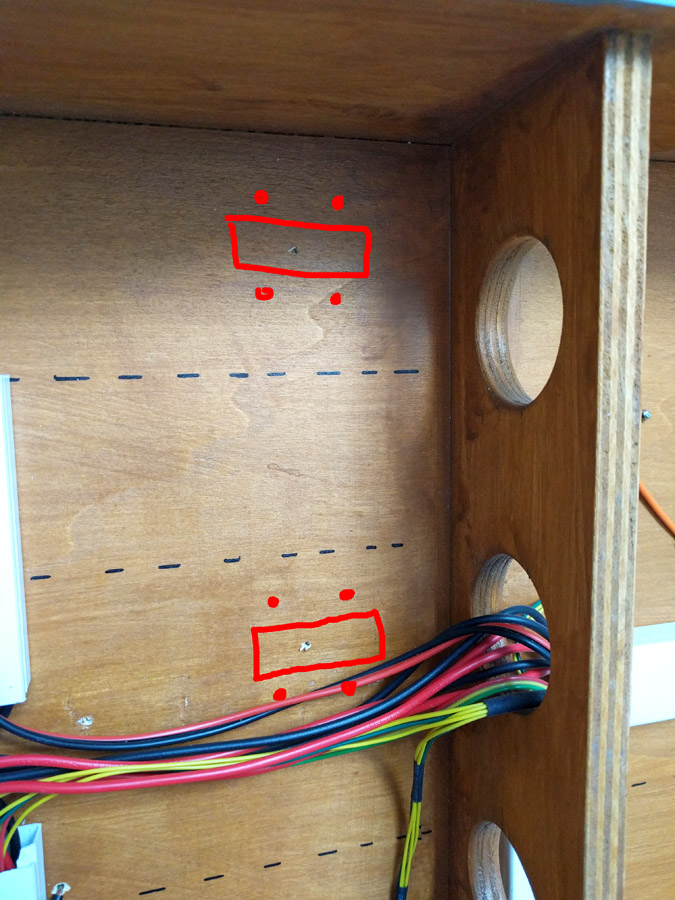

Kljub natančnemu načrtovanju, pride pri izdelavi do raznih kolizij na spodnji strani modula, ki jih je potrebno reševati sproti.

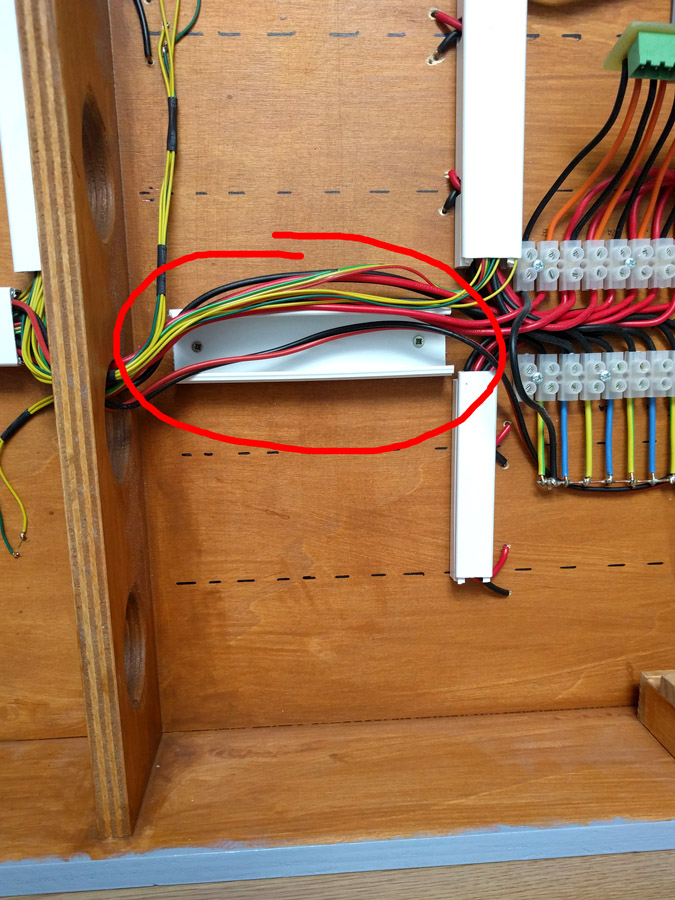

Tokrat sem imel težave s kanalom za kable, ki je bil nameščen ravno na mesto, kjer bo potrebno namestiti enega izmed nosilcev za novi signal.
Slika

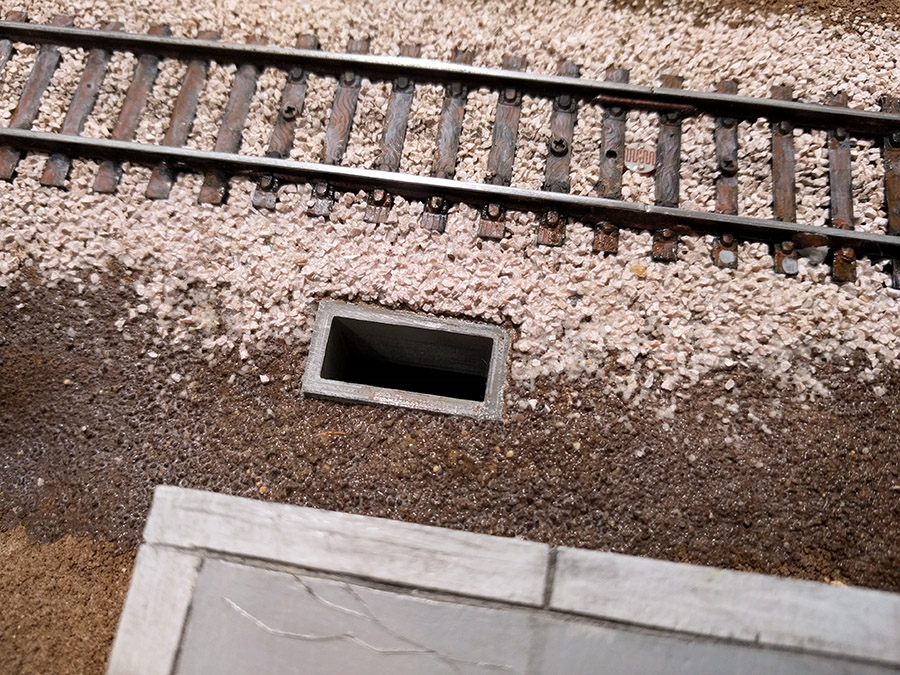

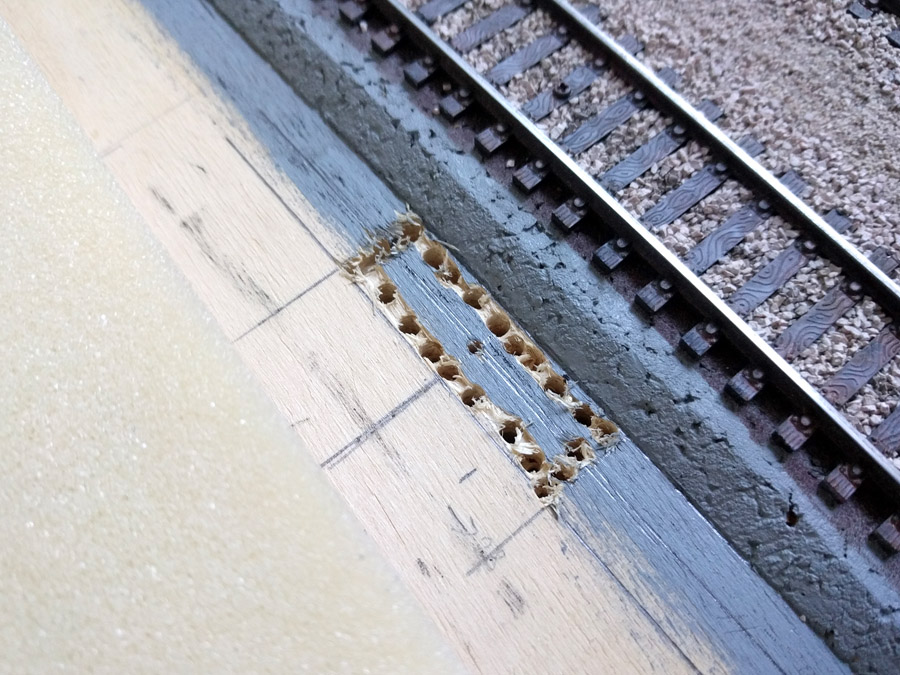

Instalacijski kanal sem odstranil in izvrtal prvi luknji na mestu, kjer bosta nameščena nosilca.
Slika

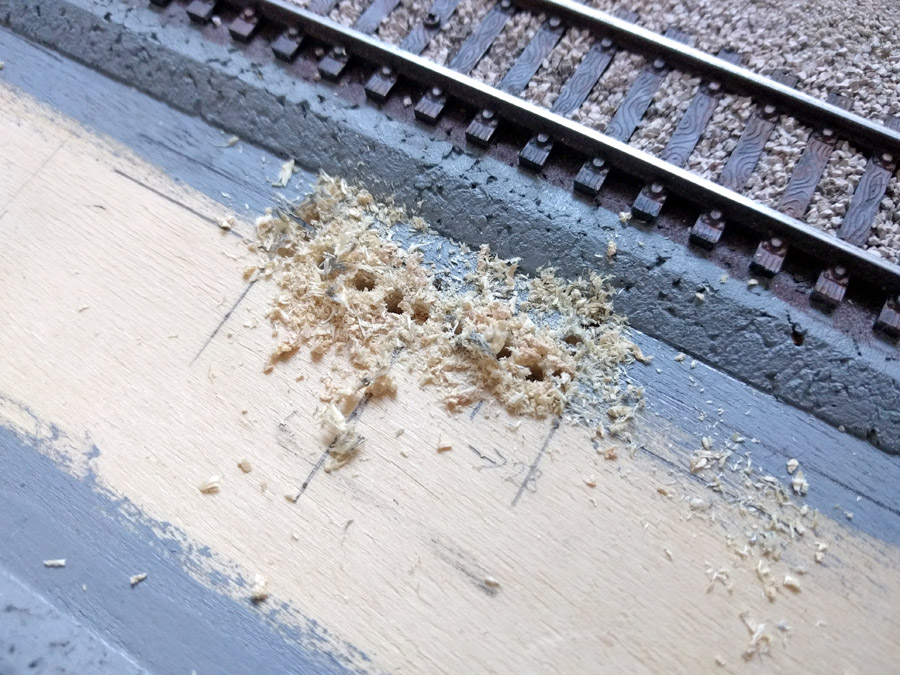

Luknji sem izdelal tako, da sem izvrtal več manjših lukenj, eno zraven druge, v obliki nosilca za signal.
Slika

Slika

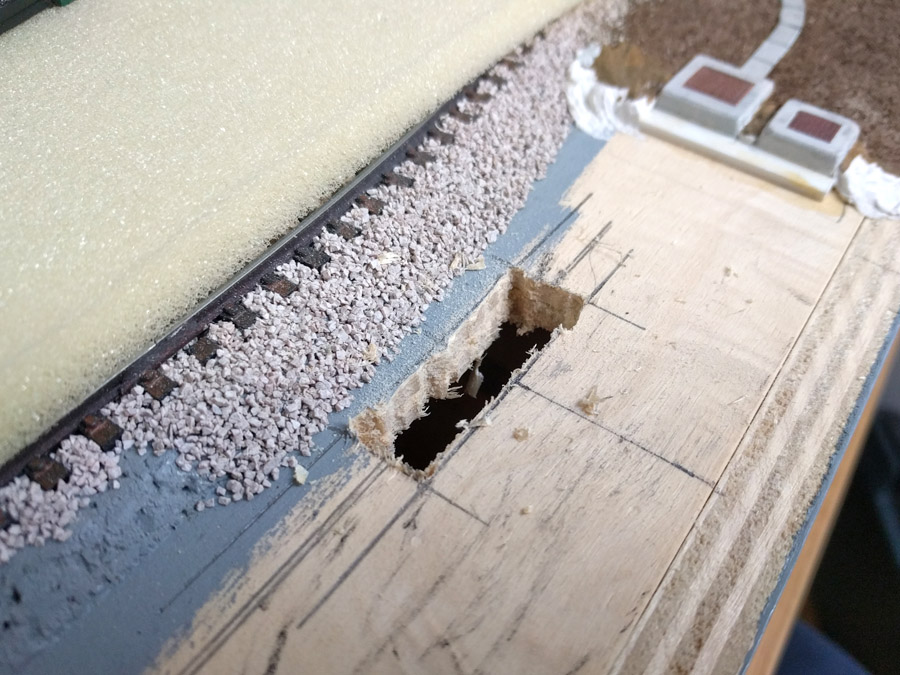

Z ročnim rezkarjem sem nato odstranil odvečni les.
Slika
SouthernPacific
Pom. strojevodje
Pom. strojevodje
Prispevkov: 56
Pridružen: 26.09.2011, 17:13

Re: Moji HO moduli

OdgovorNapisal/-a SouthernPacific » 29.10.2018, 23:38

Bravo, lepo narejena konstrukcija :thumbupl Edino kar bi jaz spremenil, bi bila uporaba pravokotnih/kvadratnih profilov, da bi bila še bolj podobna konstrukcijam v Sloveniji. Drugače pa, če slučajno potrebuješ kakšno signalno glavo za most. Napiši koliko lučno, bom pogledal, če imam kakšno viška.
matejmm
Strojevodja I
Strojevodja I
Prispevkov: 395
Pridružen: 08.12.2012, 0:32
Kraj: Ljubljana

Re: Moji HO moduli

OdgovorNapisal/-a matejmm » 30.10.2018, 15:00

SouthernPacific napisal/-a:Bravo, lepo narejena konstrukcija :thumbupl Edino kar bi jaz spremenil, bi bila uporaba pravokotnih/kvadratnih profilov, da bi bila še bolj podobna konstrukcijam v Sloveniji. Drugače pa, če slučajno potrebuješ kakšno signalno glavo za most. Napiši koliko lučno, bom pogledal, če imam kakšno viška.

Pozdravljen, kvadratni profili bi bili gotovo zanimiva nadgradnja konstrukcije. Sicer imam v načrtu izdelavo še dodatnih treh podobnih konstrukcij. Na modulu M1 še eno konstrukcijo čez 3 proge, na modulu M3 pa eno čez 2 in eno čez 4 proge, tako da bo še priložnost za izboljšave. Okrogle profile sem izbral, ker so poceni in jih je enostavno dobiti (Mladi Tehnik v BTC), kvadratne pa sem gledal Albion, ki pa so dražji. Glede na to, da je to moja prva konstrukcija iz medenine, sem se odločil poskusiti kar s cenejšim materialom.

Bi bil pa zelo vesel kakšne fotografije podobne konstrukcije iz SLO, po kateri bi se lahko vsaj delno zgledoval.

Hvala za ponudbo glede signalnih glav, več na ZS.
SouthernPacific
Pom. strojevodje
Pom. strojevodje
Prispevkov: 56
Pridružen: 26.09.2011, 17:13

Re: Moji HO moduli

OdgovorNapisal/-a SouthernPacific » 30.10.2018, 15:09

Na žalost nimam fotografij takšnih konstrukcij, je pa na postaji Ljubljana Rakovnik signalni most čez pet tirov. Drugače pa lahko za medeninaste profile pogledaš še na Conradovo spletno stran.
matejmm
Strojevodja I
Strojevodja I
Prispevkov: 395
Pridružen: 08.12.2012, 0:32
Kraj: Ljubljana

Re: Moji HO moduli

OdgovorNapisal/-a matejmm » 30.10.2018, 15:21

SouthernPacific napisal/-a:Na žalost nimam fotografij takšnih konstrukcij, je pa na postaji Ljubljana Rakovnik signalni most čez pet tirov. Drugače pa lahko za medeninaste profile pogledaš še na Conradovo spletno stran.

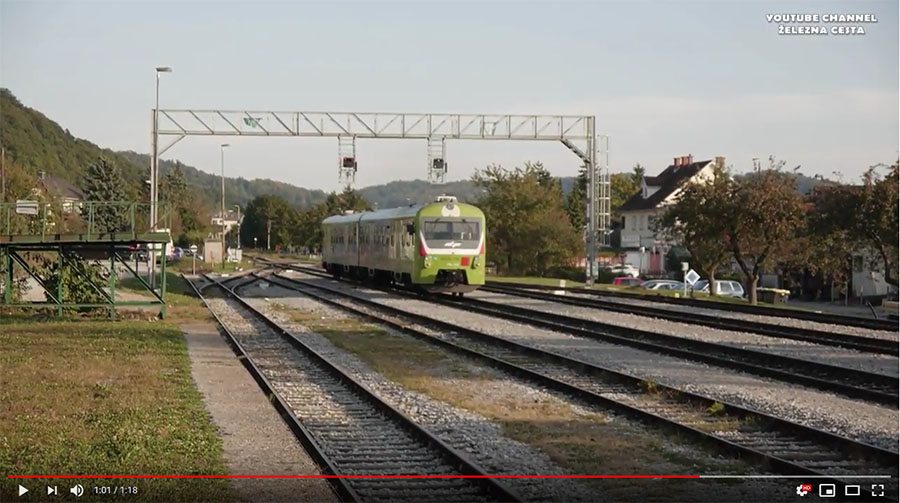

Predvidevam, da si imel v mislih tole zadevo. Ker je to relativno blizu, se bom pa res enkrat tam ustavil in si zadevo bolj natančno ogledal.
Slika
vir: https://www.youtube.com/watch?v=XwFZ4IVqt0M

Hvala tudi za info glede "Conradovih profilov".
SouthernPacific
Pom. strojevodje
Pom. strojevodje
Prispevkov: 56
Pridružen: 26.09.2011, 17:13

Re: Moji HO moduli

OdgovorNapisal/-a SouthernPacific » 30.10.2018, 15:42

Predvidevam, da si imel v mislih tole zadevo.
Tako je. :thumbupr
Uporabniški avatar
miranzor
Strojevodja I
Strojevodja I
Prispevkov: 452
Pridružen: 28.09.2005, 20:03
Kraj: Celje

Re: Moji HO moduli

OdgovorNapisal/-a miranzor » 30.10.2018, 16:41

Zdravo, Matej!

Nekaj uporabnih slik portalov najdeš tudi na forumu, npr. v temi o žledolomu:

Re: Žled/sneg 2014 - zapora primorska proge in ostalih

in član gradbenikmiha je posredoval tudi nekaj fotk tukaj!

Za medeninaste profile pa ti je že predlagal SouthernPacific. Conrad in tudi kakšna trgovina z modelarskim priborom.
LP, Miran
saša
Poznavalec
Poznavalec
Prispevkov: 19
Pridružen: 11.12.2014, 10:56

Re: Moji HO moduli

OdgovorNapisal/-a saša » 30.10.2018, 17:04

Matej, pozdravljen!
Srečala in spoznala sva se letos (2018) spomladi na bovšjaku v Ljubljani. Z veseljem in navdušenjem spremljam tvoje prispevke o H0 (halb null) modulih. Predvsem so zanimive rešitve z modernimi tehnologijami. V modelni železnici so potrebni kompromisi, saj se vse ne da pomanjšati v merilo 1:87. Tudi mostna konkstrukcija za signale je zanimiva, a se mi zdi tvoja malo "preobilna".

Primer polmosta na izvozu:
Slika

Primer polmosta na uvozu:
Slika

Tako pa so izgledali sestavni deli polmosta za mojo H0 maketo:
Slika

Lep pozdrav, Saša
