Re: Moji HO moduli

OdgovorNapisal/-a matejmm » 07.03.2018, 23:39

Kontejner #19 - nosilec odstranljivega modula za shranjevanje

Tokrat predstavljam nekaj "zaključnih" del v okolici odstranljivega modula. Področje, ki je vidno po odstranitvi modula s kontejnerjem sem najprej prebarval z belo barvo. Izvrtal sem tudi nekaj lukenj v podlago, ki bodo lahko služile za pomoč pri odstranjevanju modula iz spodnje strani. Pri tem opravilu si bom lahko pomagal s paličico za nabodala s pomočjo katere bom iz spodnje strani potisnil modul iz ležišča.
Slika

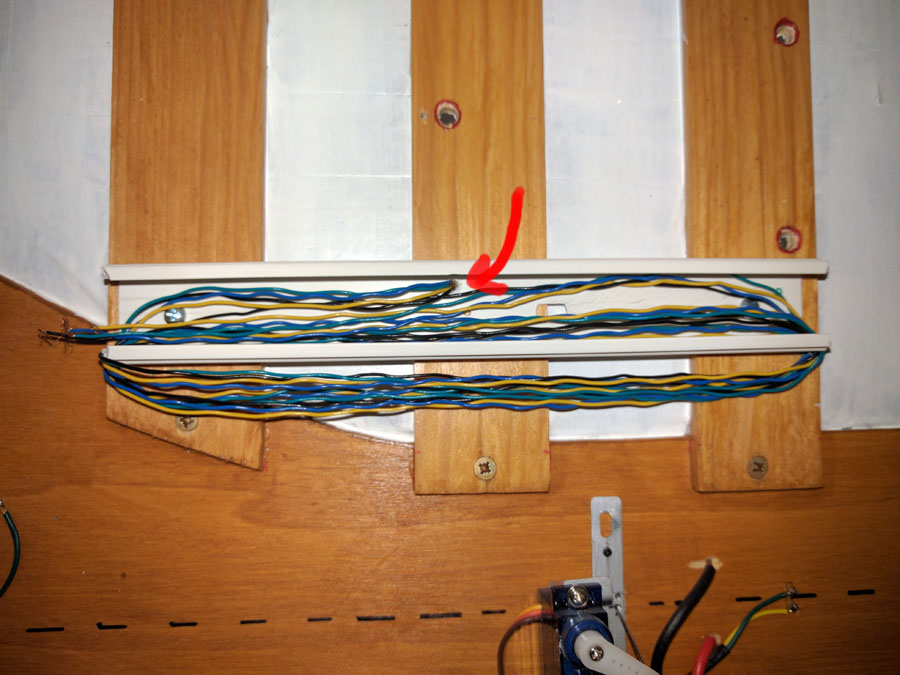

Luknjo za povezovalne kable sem uspel postaviti na tako mesto, da kabli na spodnji strani pridejo neposredno v instalacijski kanal.
Slika

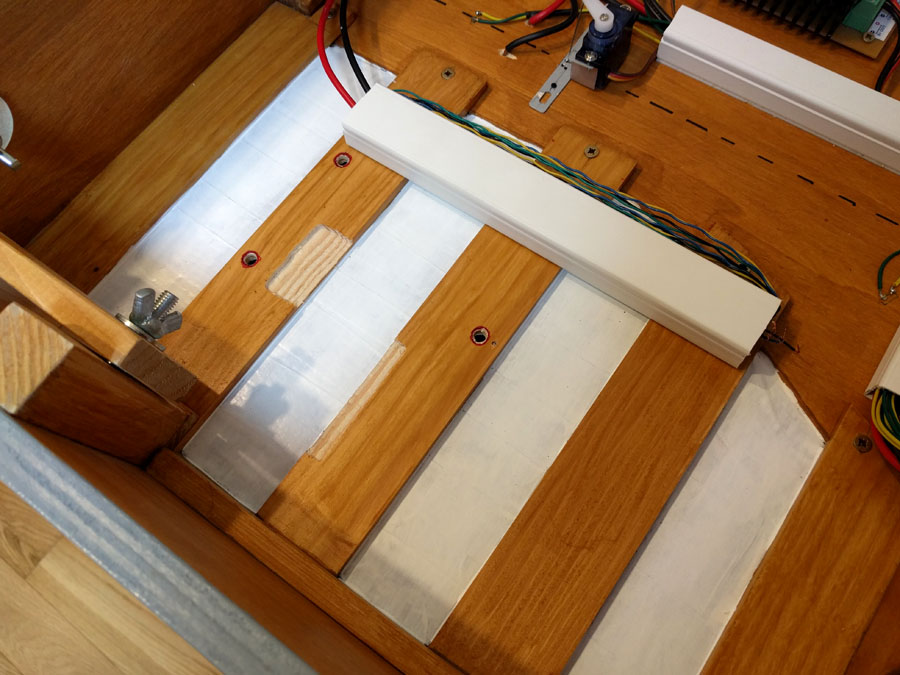

To področje je namenjeno tudi shranjevanju odstranljivega modula med neuporabo. V ta namen sem na nosilnih letvicah naredil nekaj zarez, da modul lepše "sede" na podlago.
Slika

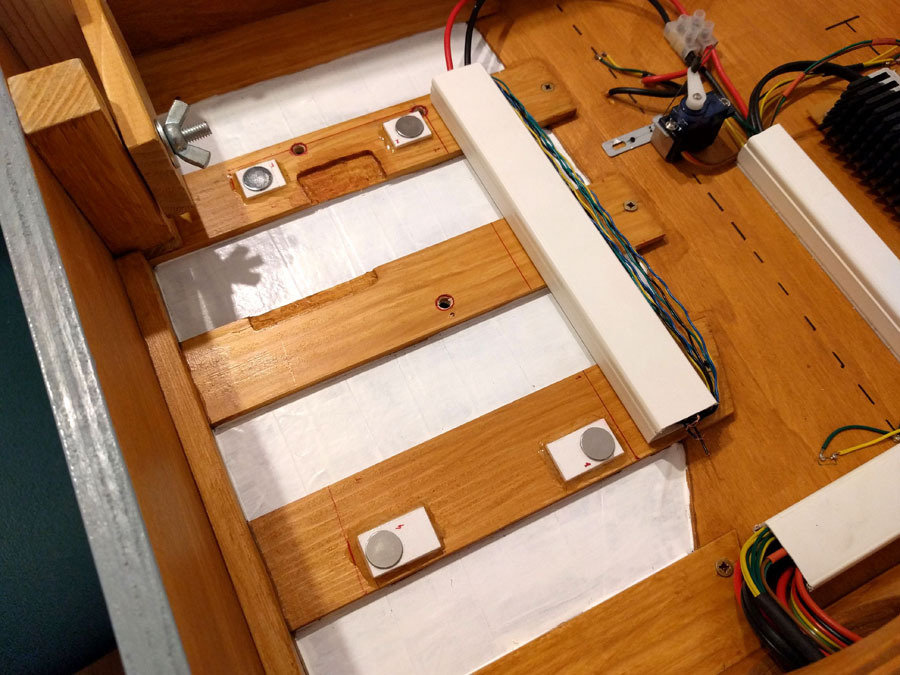

Tudi na spodnjo stran bo modul pritrjen z magneti. Ker sem uporabil kombinacijo magnet-magnet je bila polariteta magnetov ključnega pomena. V ta namen sem vsak magnet označil.
Slika

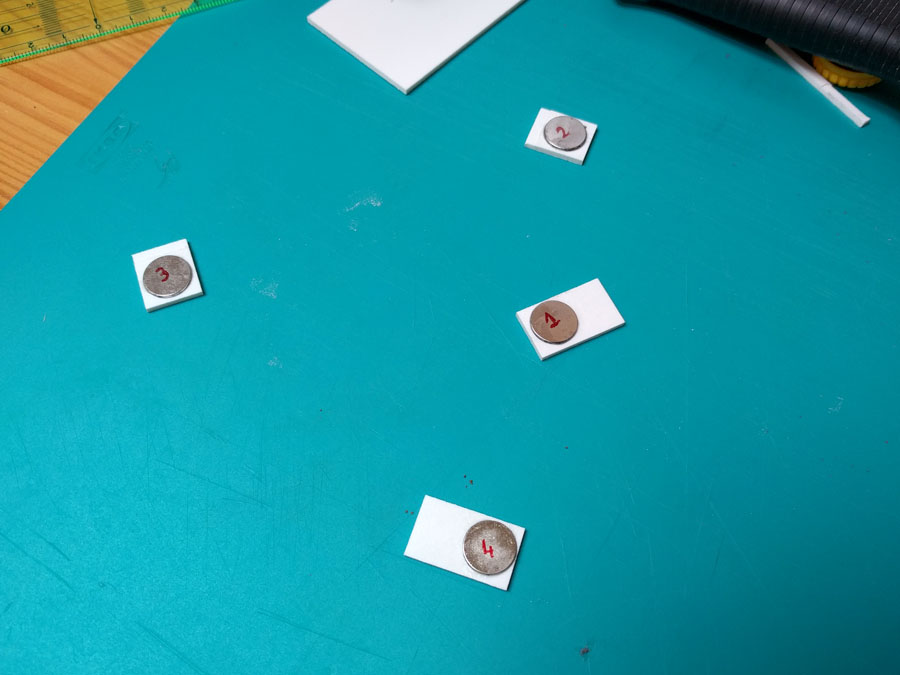

Nosilce za pritrditev na podlago sem naredil tako da sem magnete prilepil na manjši košček forex-a. Ker je podlaga iz letvic precej neravna sem z različnimi debelinami forexa vse skupaj spravil na isti nivo.
Slika

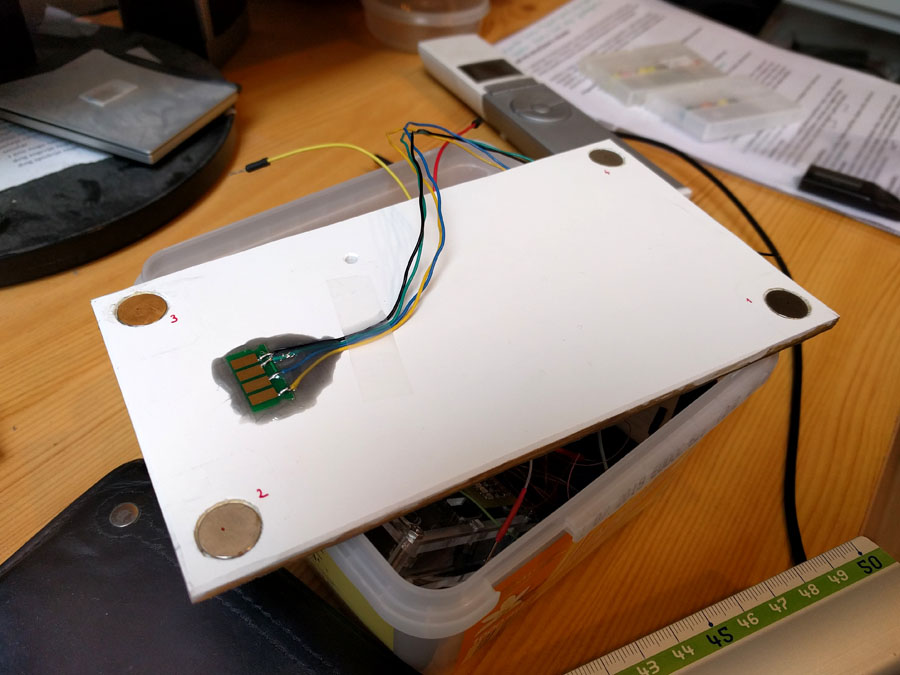

Lepljenje nosilcev sem izvedel tako, da sem nosilce najprej postavil na predvideno mesto na odstranljivem modulu. Na vse štiri nosilce (na forex) sem obilno nanesel 5min epoxy lepilo in vse skupaj postavil na podlago. Nekoliko sem obtežil, nato pa počakal kakšno uro, da je epoxy lepilo res dobro prijelo. Nato sem lahko le upal, da bodo ob odstranitvi modula popustili magneti in ne lepilo... na srečo se je to tudi res zgodilo =D> . Ko sem odstranljivi modul odstranil iz nosilcev za shranjevanje sem le te še dodatno po robu zalepil z epoxy lepilom. Zaradi načina lepljenja so nosilci na modulu popolnoma poravnani z nosilci na podlagi, kar zagotavlja optimalni oprijem modula.
Slika

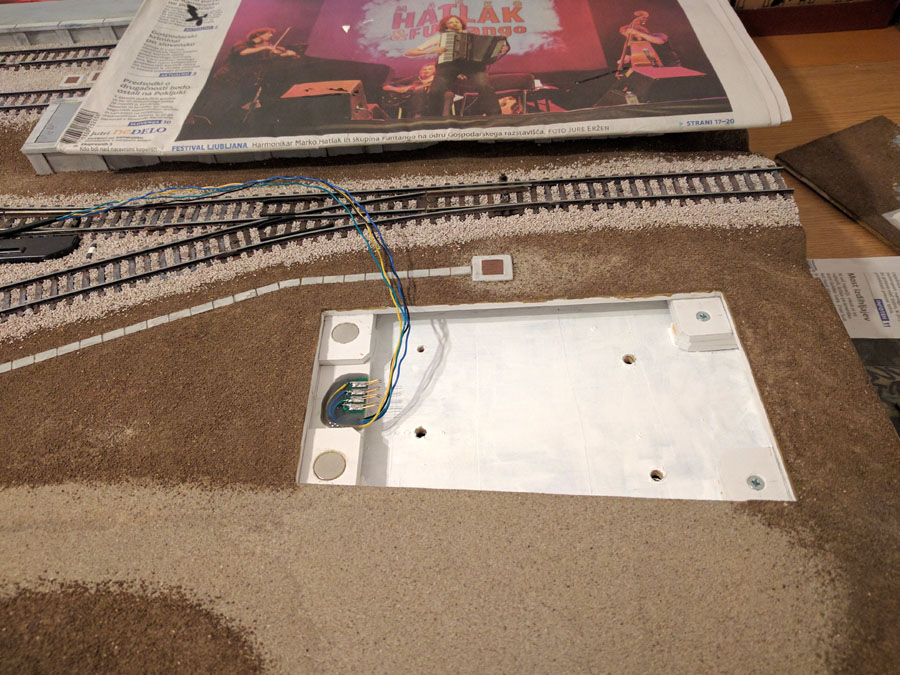

Poskusna pritrditev modula - tokrat brez kontejnerja, ki bo na modul dokončno pritrjen šele ko bo posejana trava v okolici.
Slika

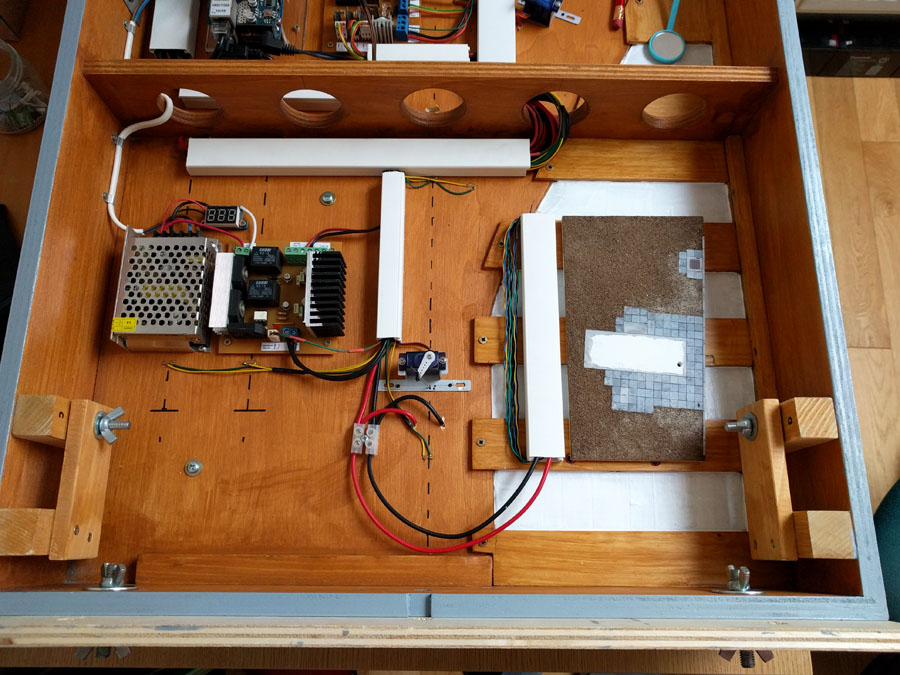

Za preizkus sem na svoje mesto postavil še kontejner. Prostora v modulu je dovolj in tudi magneti dovolj močno držijo odstranljivi modul, da ta med shranjevanjem ali prestavljanjem modula ne bi smel odpasti iz svojega nosilca.
Slika
Uporabniški avatar
miranzor
Strojevodja I
Strojevodja I
Prispevkov: 446
Pridružen: 28.09.2005, 20:03
Kraj: Celje

Re: Moji HO moduli

OdgovorNapisal/-a miranzor » 08.03.2018, 22:41

Zdravo, Matej!

Odlično si tole speljal in zmontiral! Zelo natančno in čisto! Super! =D> =D>
LP, Miran
matejmm
Strojevodja I
Strojevodja I
Prispevkov: 381
Pridružen: 08.12.2012, 0:32
Kraj: Ljubljana

Re: Moji HO moduli

OdgovorNapisal/-a matejmm » 29.03.2018, 23:26

Svetlobni signali #1

Po krajšem predahu spet objavljam nadaljevanje aktivnosti iz moje delavnice.

Že od mojega teppich-bahna dalje sem imel željo, da bi se na modulih prižigale zelene lučke (po možnosti samodejno) pred vlaki, ki bi imeli dovoljenje, da lahko odpeljejo iz določenega tira. Na načrtu postaje sem na modulu m1 in m3 predvidel mesta kamor bi lahko postavil semaforje oz., kot ste me pred časom poučili na forumu [-X, - svetlobne signale. Imel sem kar nekaj idej na kakšen način bi signale izdelal in kako naj bi izgledali, a neznank je bilo veliko.

Prve osnutke sem izdelal iz papirja v precej povečanem merilu.
Slika

Nato sem se igral s 3D tiskom. Za prvi poskus (leva dva izdelka) sem model prenesel iz spleta in zadevo bi težko ocenil kot uspešno :oops: . Pri naslednjih poskusih sem model izdelal sam, a so bile omejitve 3d tiskalnika prehude (Zortrax M200, šoba 0.4mm) in z njim ni bilo mogoče dovolj natančno natisniti signala.
Slika

Znanec, ki ima tiskalnik z velikostjo šobe 0.25mm (Prusa), mi je natisnil naslednji poskus, ki mi je vlil nekaj optimizma. Po barvanju s črno akrilno glavo je gmota plastike že postala nekoliko podobna "glavi" signala.
Slika

Že nekaj let na sejmih (Vir, muzej SŽ) opazujem in občudujem tudi signale, ki jih je izdelal SouthernPacific, ki je letvico postavil zelo visoko. :thumbupl
Slika

Ker se ukvarjam tudi z jedkanjem vezij v domači delavnici, sem razmišljal o tem, da bi poskusil elemente signala izdelati s tehniko jedkanja. Še predno sem se lotil tega poskusa (verjetno ne bi bil uspešen) sem v muzeju SŽ ob modulni maketi srečal Gorana Brumna, od katerega sem dobil njegove jedkanice za signale in odločil sem se, da poskusim prve signale izdelati na tej osnovi.
Slika

Vezja za pritrditev LED diod sem načrtoval sam. Sprva sem bil v dilemi ali uporabiti LED-ice 0603 ali 0805, a sem se na koncu vseeno odločil za manjše diode.
Slika

Priprava več različnih verzij vezja za pritrditev LED-ic na glavo signala.
Slika

Za izdelavo vezja sem naročil in uporabil FR4 debeline 0,8mm. FR4 debeline 2mm, ki ga uporabljam za ostala vezja, je veliko predebel.
Slika

Z SMD elementi se nisem še prav dosti igral, tako da je bilo lotanje LED-ic 0603 zame zanimiva nova izkušnja.
Slika

Na srečo mi je že v prvem poskusu uspelo vse LED-ice pravilno zalotati, tako da so se ob prvem testu lepo posvetile. Preko LED-ic sem položil 3D natisnjeno in pobarvano glavo signala.
Slika

Veselje je nekoliko skopnelo, ko sem ugotovil, da načrt vezja ne bo OK. #-o Vse žice za LED-ice so namreč priključene na spodnjem robu, kjer bi ovirale pritrditev glave signala na steber.
Uporabniški avatar
borut_slo
Strojevodja I
Strojevodja I
Prispevkov: 116
Pridružen: 26.10.2012, 14:28

Re: Moji HO moduli

OdgovorNapisal/-a borut_slo » 30.03.2018, 16:11

Matej, super da si se lotil signalov. Jaz tudi že dolgo razmišljam o tem, ampak za 6 kosov jih bom verjetno kupil.

Glede žičk pa ti predlagam da uporabiš kar lakirano bakreno žico, so dosti bolj tanke in jih boš lažje skril. Dobiš jo v kakem starem transformatorču ali pa kupiš v kaki trgovini z elektronskim materialom. Moji testi z lakirano žico so uspešno prestali več urno signaliziraje.


Lp
Borut
matejmm
Strojevodja I
Strojevodja I
Prispevkov: 381
Pridružen: 08.12.2012, 0:32
Kraj: Ljubljana

Re: Moji HO moduli

OdgovorNapisal/-a matejmm » 31.03.2018, 9:00

Borut, nakup signalov je hitrejša in verjetno tudi cenejša opcija, a jaz sem se ob izdelavi kar precej naučil in užival, tako da mi ni žal, da sem izbral ta način.

Žičke na zadnji fotografiji so namenjene samo testiranju. Na prvem signalu sem uporabil precej tanjše, a se mi zdijo še vedno predebele.
Z reciklirano lakirano žico (vzel sem jo iz starega elektromotorja v ventilatorju) imam slabe izkušnje. Verjetno se je med odvijanjem nekoliko oluščil lak in zadeva ni bila več izolirana. Vse je bilo v stiku. :cry:
Tega si pri takem izdelku kot je ta signal res ne želim, saj je zadevo zelo težko popraviti. Sedaj sem naročil novo žico ki naj bi bila debeline 0.08mm. Misliš, da bo to ustrezno?

lp, Matej
Uporabniški avatar
borut_slo
Strojevodja I
Strojevodja I
Prispevkov: 116
Pridružen: 26.10.2012, 14:28

Re: Moji HO moduli

OdgovorNapisal/-a borut_slo » 31.03.2018, 9:44

Hi!

Imam tole 0,08 žico in na signalih bo zgleda OGROMNA. Uporabljam jo samo za povezave na dekoder.
Za lakirano žico je bil verjetno problem stari lak, ki se ti je luščil. Kupi novo lakirano žico, ki imajo že precej fleksibilni lak.
Jaz jo uporabljam za 0402 ledice za luči v kabinah in za zamenjavo žarnic v lokomotivah.

Lp
Borut
matejmm
Strojevodja I
Strojevodja I
Prispevkov: 381
Pridružen: 08.12.2012, 0:32
Kraj: Ljubljana

Re: Moji HO moduli

OdgovorNapisal/-a matejmm » 31.03.2018, 14:28

Hmmm, žico 0.08mm imam naročeno pri "kitajcu" in jo čakam da jo poskusim uporabit na naslednjem signalu. Sem se bal, da bo pretanka. Kakšno žico bi mi priporočil v ta namen? Bo pa dolžina te žice le cca 8cm. Naprej gre debelejša.
lp, Matej
Uporabniški avatar
borut_slo
Strojevodja I
Strojevodja I
Prispevkov: 116
Pridružen: 26.10.2012, 14:28

Re: Moji HO moduli

OdgovorNapisal/-a borut_slo » 31.03.2018, 21:46

Hi!

Predvidevam da si naročil 0,08 mm žico z izolacijo. Pri tem je to mera prevodnika, skupaj z izolacijo pa je to cca 0,7 mm premera.
Jaz uporabljam 0,05 mm lakirano bakreno žico, ki je debela cca 0,1mm.

Če pa si naročil lakirano žico 0,08 pa bo po moje ok.

Jaz sem tudi razmišljal da bi naredil signal in jedkanic in plus vodil po stebri in ostalih delih signala. Tako bi rabil eno žico manj. Ampak najprej moram nabavit en testni signal.

Pa obvezno upore in vso ostalo kramo s konektorjem skrit pod temeljem.

Lp
Borut
matejmm
Strojevodja I
Strojevodja I
Prispevkov: 381
Pridružen: 08.12.2012, 0:32
Kraj: Ljubljana

Re: Moji HO moduli

OdgovorNapisal/-a matejmm » 02.04.2018, 16:54

borut_slo napisal/-a:Če pa si naročil lakirano žico 0,08 pa bo po moje ok.

Naročena žica je "Magnet wire,1300ft,400m,40AWG,0.08mm, Enameled Copper Wire" tako, da upam, da bo OK. Koliko bo dejanska debelina pa poročam, ko jo dobim.
Pri prvem signalu sem uporabil žico, ki je, skupaj z izolacijo, debela 0,2mm in je to že preveč. Ni pa to lakirana žica, temveč žica s teflonsko izolacijo.

borut_slo napisal/-a:Jaz sem tudi razmišljal da bi naredil signal in jedkanic in plus vodil po stebri in ostalih delih signala. Tako bi rabil eno žico manj.

O tem, da bi plus (oz. pri meni GND) vodil kar po signalu sem tudi jaz razmišljal. Zakomplicira se pri tem, ker lotanje (fulx) zapacka okolico. Če lotaš pred barvanjem je OK, ker lahko to očistiš, če pa kasneje se ostankov fluksa težko znebiš. Jaz sem se se pri prvem signalu odločil kar za dodatno žico.

borut_slo napisal/-a:Pa obvezno upore in vso ostalo kramo s konektorjem skrit pod temeljem.

Vsekakor...
Gorchi
Kontrolni
Kontrolni
Prispevkov: 6480
Pridružen: 23.10.2006, 12:25
Kraj: Cerklje na Gorenjskem

Re: Moji HO moduli

OdgovorNapisal/-a Gorchi » 03.04.2018, 20:23

Borut,

za informacijo. Ploščica s 4 signali in dve ploščici s skupaj 4 stebri plus dva premikalca pridejo cca 22 EUR. To je zadnja cena, ki je še veljala v tej, poslednji rundi narejeni pri Lotriču. V nadaljevanju bo treba jedkati v tujini, Lotrič zapira vrata. Ali je to drago ali ne pa naj vsak presodi sam, je pa res, da je tu še nekaj lastnega dela, narediti je treba ploščico TIV in še kaj materiala dokupiti.

Southern Pacific prodaja te signale narejene ampak za njimi je tudi že ogroooomno dela. Po tisku jih mora še temeljito obdelati preden jih spravi v življenje tako da je tudi njegova cena še kako upravičena. In končni izdelek je odličen.
Goran
matejmm
Strojevodja I
Strojevodja I
Prispevkov: 381
Pridružen: 08.12.2012, 0:32
Kraj: Ljubljana

Re: Moji HO moduli

OdgovorNapisal/-a matejmm » 03.04.2018, 21:40

Svetlobni signali #2

@Goran: Hvala za te dodatne informacije. Mogoče bo pa ta tema pripomogla, da se še kdo opogumi in loti izdelave signalov na osnovi tvojih jedkanic. Zame je bil to popolni izlet v neznano, a mi ni žal, da sem se tako odločil.

Da počasi nadaljujem s predstavitvijo izdelave... ker sam nimam namenskega orodja za zvijanje tanke pločevine sem si pomagal s pleskarskimi lopaticami. Z eno lopatico sem s pomočjo mizarskih spon natančno pritrdil jedkanico na mizo, z drugo lopatico pa sem steber signala počasi zvil v ustrezno obliko.

Slika

Steber signala v nastajanju.
Slika

Trije sestavni deli stebra signala pripravljeni na lotanje.
Slika

Goran me je opozoril, da je priprava senčnikov na "glavi" signala kar zamudno opravilo. Zadevo sem si nekoliko olajšal tako, da sem si na 3D tiskalniku natisnil šablono za zvijanje teh senčnikov.
Slika

Senčnik sem položil na primerno odprtino, nato pa sem ga s svedri različne debeline počasi in previdno potisnil v odprtino, da je dobil končno obliko.
Slika

Potrebnega je bilo nekaj previdnega brušenja pločevine iz novega srebra (alpake) a kmalu so se senčniki lepo ulegli na predvideno mesto. Na zadnji strani sem nanesel nekaj Cinol paste in zadevo zalotal. Ko so bili vsi senčniki na svojem mesto sem iz glave signala najprej očistil ostanke paste za lotanje, nato pa še previdno pobrusil ostanek cina na zadnji strani.
Slika

Pri lotanju stebra sem si pomagal tako, da sem tega zelo previdno vpel v namizni primež. Da ne bi poškodoval gume na primežu (visoka temperatura pri lotanju) sem vmes vstavil koščke lesa (paličice od sladoleda).
Slika

Sledilo je lotanje in montaža košare na steber.
Slika

Pripravljen steber brez spodnjega dela. Primerjava glave iz jedkanice in 3D tiskalnika.
Slika

Ker sem imel občutek, da mi je prvi steber signala kar dobro uspel, sem se kmalu lotil še izdelave drugega signala.
Slika
NacMan
Kurjač
Kurjač
Prispevkov: 44
Pridružen: 23.02.2016, 13:39

Re: Moji HO moduli

OdgovorNapisal/-a NacMan » 04.04.2018, 9:17

Tole je pa zelo dobro narejeno. Iz katerega materijala so te jedkanice?
matejmm
Strojevodja I
Strojevodja I
Prispevkov: 381
Pridružen: 08.12.2012, 0:32
Kraj: Ljubljana

Re: Moji HO moduli

OdgovorNapisal/-a matejmm » 04.04.2018, 9:48

NacMan napisal/-a:Tole je pa zelo dobro narejeno. Iz katerega materijala so te jedkanice?

Jedkanice so iz novega srebra oz. alpake.
Wikipedia: Alpaka je zlitina bakra, niklja in cinka, ki je srebrno-bele barve in odporna proti kemijskemu učinkovanju.
Uporabniški avatar
bart
Strojevodja I
Strojevodja I
Prispevkov: 1278
Pridružen: 07.03.2007, 19:50

Re: Moji HO moduli

OdgovorNapisal/-a bart » 04.04.2018, 22:02

matejmm

Ti signali, sodeč po slikah, so meni zelo všeč.

=D> =D> =D> =D>

Komaj čakam, nadaljevanje.

Jernej :thumbupr
NacMan
Kurjač
Kurjač
Prispevkov: 44
Pridružen: 23.02.2016, 13:39

Re: Moji HO moduli

OdgovorNapisal/-a NacMan » 05.04.2018, 9:34

Kaj pa če se da tole raje izrezat podjetju z laserjem? Najverjetneje stroškovno predrago?
